カネテック株式会社

消磁機能付切削用永電磁チャック EP-QD7-3469

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	カネテック株式会社
分類	永電磁チャック

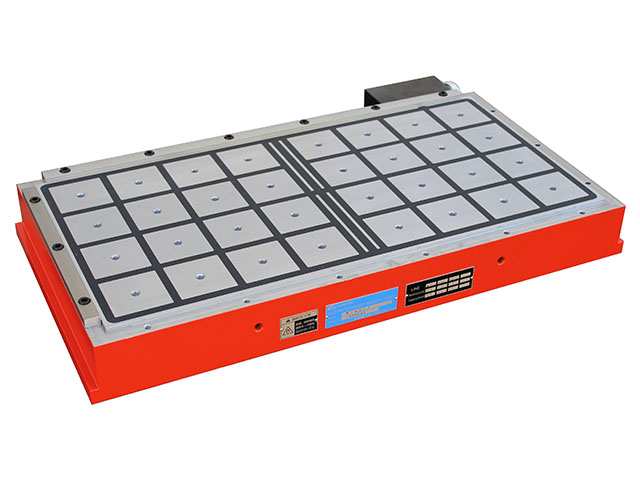

製品名	消磁機能付切削用永電磁チャック EP-QD7-3469
特長	■独自の磁極構造と消磁専用構造の最適な組合せにより、残留吸着力の大幅低減を実現しました。 ■残留磁気が大きな焼入れ鋼や特殊鋼に対しても、釈放が良好です。(従来品EP-Q 形比) 　 ■オプションの歪み取りブロック(KT-Q70/Q70M)も使用可能です。また、吸着面のネジ穴を利用して各種ブロックを取り付けることにより、加工に合わせた多様な固定方法が可能です。 ■湿式加工対応です。 ■最少磁極数 4 極からの特殊製作も可能です。
用途	フライス、マシニングセンタ等による切削加工時のワーク固定に使用します。
取付相当サイズ (mm)	400×800

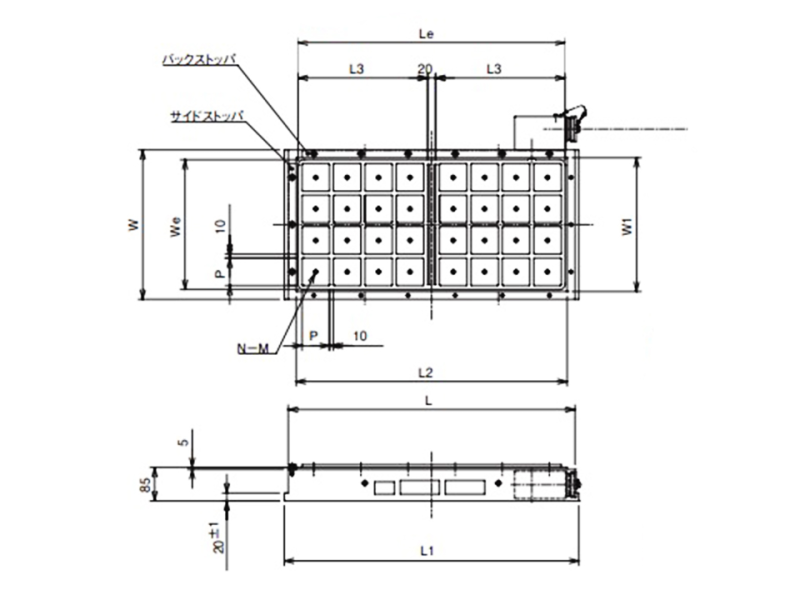

チャック作業面 (mm)	W : 380 W1 : 340 L : 730 L2 : 690
磁極数 (極)	32
磁極間隔 (mm)	We : 330 Le : 680 P : 70 L3 : 330
取付面 (mm)	L1 : 750
大きさ (mm)	H : 85
質量(kg)	160
吸着面ネジ穴 (mm)	N : 32 M : 10
電装品	EPS-D2100A-2
備考	・電装品、クランプ用部品は付属していません。・当社チャックには、当社製の電装品をお使いになることで最適な性能を発揮することができます。・永電磁チャックのON/OFFは数分間に1回として下さい。通電を頻繁に繰り返すと過熱破損に至る場合があります。
