カネテック株式会社

切削用永電磁チャック EP-QS5-3060A

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	カネテック株式会社
分類	永電磁チャック
製品名	切削用永電磁チャック EP-QS5-3060A
特長	■電源コードは使い勝手のよい脱着コネクタ式を採用。コネクタキャップは防水タイプです。 ■チャック高さ70mmと薄形で軽量です。 ■精度変位が少なく、剛性の高い構造としてあります。 ■着磁・消磁が非常に短い時間でできます。 ■吸着面にネジ穴を設けてあるので、各種ブロックが取付けられ、また加工に合わせた多様な固定方法が可能。 ■チャック作業面に取付け、誘導磁界によりワークを保持する歪み取りブロックを用意しています。段差や歪み等ワーク吸着面の多様性や、ワーク側面底部の加工に対応できる便利なオプションです。
用途	フライス・マシニングセンタ等による、切削加工時のワーク固定に使用できます。

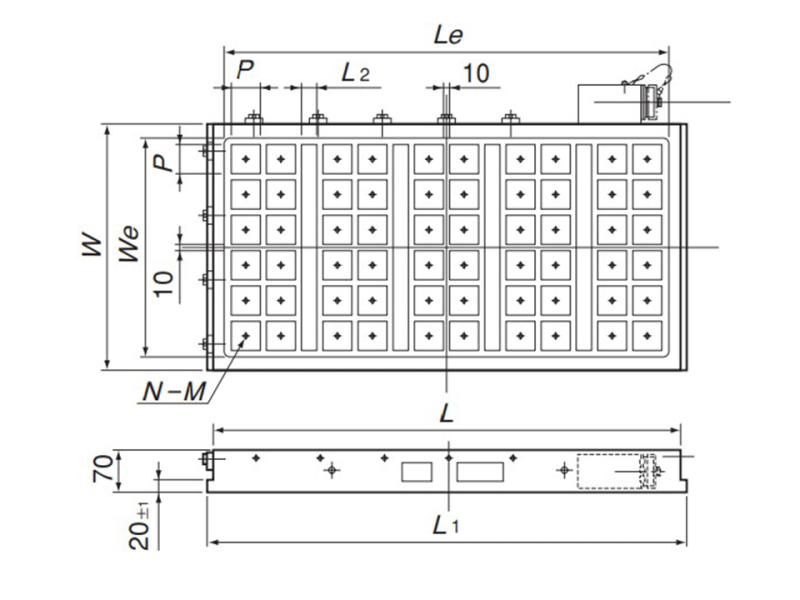

チャック作業面 (mm)	W : 300 L : 610
磁極数 (極)	32
磁極間隔 (mm)	We : 252 Le : 570 P : 50 L2 : 16
取付面 (mm)	L1 : 630
質量(kg)	90
吸着面ネジ穴 (mm)	N : 32 M : 8
電装品	EPS-P2100B
備考	・永電磁チャックのON/OFFは数分間に1回として下さい。通電を頻繁に繰返すと過熱破損に至る場合があります。・電装品、クランプ用部品は付属していません。・当社チャックには、当社製の電装品をお使いになることで最適な性能を発揮することができます。
