株式会社ジェイテクト

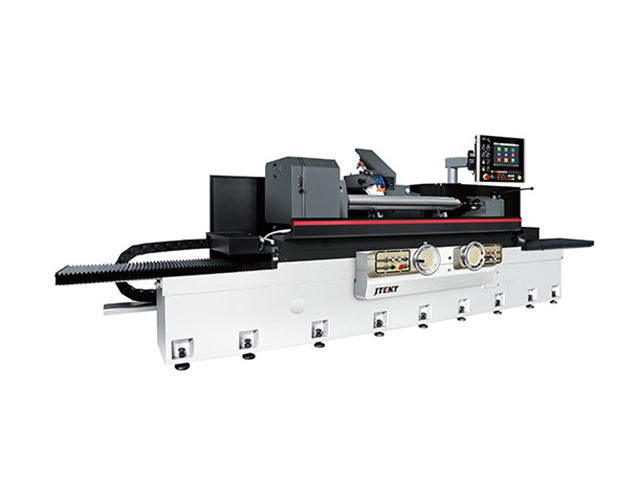

GE6i-320/GE6i-320PRO(特別仕様)

お気に入りに追加

メーカー	株式会社ジェイテクト
分類	円筒研削盤
製品名	GE6i-320/GE6i-320PRO(特別仕様)
心押台形式	油圧式
心押台センターのテーパ	MT No.6
心押軸行程 (mm)	手動ハンドル調整 45 油圧 32 + 手動ハンドル調整 30
テーブル早送り速度 (m/min)	6
テーブル旋回角度 (°)	0〜4.0
テーブル上の振り (mm)	560
工作主軸台型式	固定軸回転軸兼用
工作主軸台センター	MT No.6
工作主軸台主軸回転数 (min-1)	7～140
センター間距離 (mm)	3075
センタ支持重量 (kg)	1000
研削穴径 (mm)	φ : 0～550
砥石サイズ (mm)	D : 760 W : 75, 100 d : 304.8
砥石回転速 (m/min)	2700
砥石台早送り速度 (m/min)	φ : 15
砥石軸モータ (kW)	11(4P)
工作主軸モータ (kW)	3.5(ブラシレスサーボモータ)
砥石台送りモータ (kW)	3.1(ブラシレスサーボモータ)
テーブル送りモータ (kW)	5.0(ブラシレスサーボモータ)
砥石軸冷却器モータ (kW)	0.08
砥石軸受ポンプ (kW)	0.5(2P)
砥石軸潤滑ポンプモータ (kW)	0.2(4P)
作動油ポンプ (kW)	0.75(4P)
クーラントポンプ (kW)	0.25(2P)
磁気分離機 (kW)	0.025(4P)
電気装置	電源電圧 200V、制御電圧 DC24V
床面サイズ (mm)	W : 9600 D : 2950
機械重量 (kg)	14000
砥石軸受タンク容量 (L)	14
潤滑油タンク容量 (L)	20
作動油タンク容量 (L)	20
クーラントタンク容量 (L)	350
備考	・GE6i-320PROは、GE6i-320の前面にプロフェッショナルハンドルが付属している仕様になります。・お客様のツーリングによって仕様が制限されることがあります。・手動式心押台(標準付属品)以外の心押台が付属する場合は、旋回角度に制約を受けます。・テーブル旋回角度の特殊角度については個別対応致します。弊社営業にご相談ください。・砥石サイズ(W)の100mmは広幅仕様です。・床面サイズや機械重量は、仕様、付属品等により変わる場合があります。
