| メーカー | シチズンマシナリー株式会社 |
| 分類 | NC自動盤 |

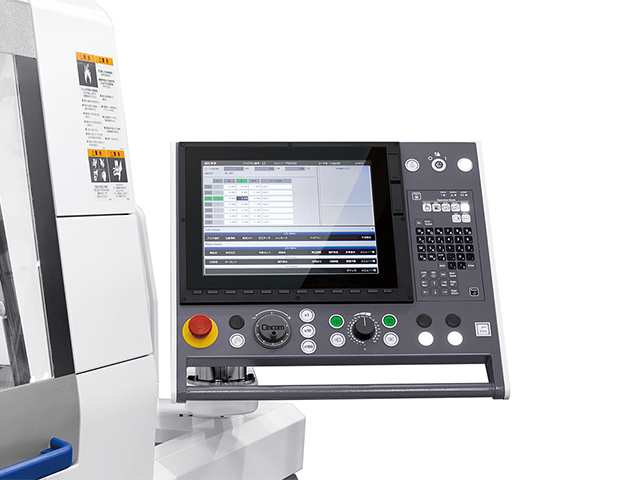

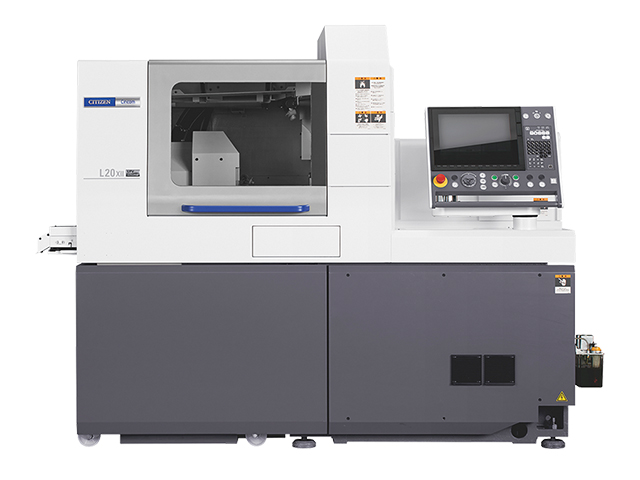

| 型番 | Cincom L20IX |
特長 | ●LFV技術が正面・背面加工ともに使用可能になり、ダウンタイム軽減に貢献
●背面主軸の高出力化により加減速度が向上したことでサイクルタイムを短縮
●くし刃旋削ツール最大取付本数を6本とすることで、ツール不足を解消
●環境保護への取り組みとしてエアーの最適制御による消費量削減や環境情報の可視化など、CO2削減への取り組みを支えます |
最大加工径 (mm) |
φ : 20, 25
|
最大加工長 (mm) | 50, 188, 200 |
床面サイズ (mm) |
W : 22222
D : 1265
|
センターハイト
(mm) | 1050 |
機械サイズ (mm) |
H : 1835
|
機械質重 (kg) | 2630 |
主軸回転数 (min-1) | 10000 |
正面最大穴あけ径
(mm) |
φ : 10
|
正面最大ねじ立径
| M8(切削タップ) |
背面主軸最大チャック径
(mm) |
φ : 20, 25
|
製品最大取出長
(mm) | 130 |
背面主軸最大ワーク出量
(mm) | 40 |
背面加工最大穴あけ径
(mm) |
φ : 8
|
背面加工最大ねじ立径
| M8(切削タップ) |
背面主軸回転数
(min-1) | 10000 |
くし刃回転工具最大穴あけ径
(mm) |
φ : 8
|
くし刃回転工具最大ねじ立径
| M6(切削タップ) |
くし刃回転工具主軸回転数
(min-1) | 6000, 9000 |
最大ツール取付本数
| 34 |
くし刃旋削ツール取付本数
| 6 |
くし刃回転ツール取付本数
| 21 |
正面穴あけツール取付本数
| 3 |
背面穴あけツール取付本数
| 4 |
旋削ツールサイズ
(mm) |
□ : 12, 13, 16
|
スリーブサイズ
(mm) |
φ : 19.05, 25
|
正面主軸コレットチャック
| FC034-M, FC071-M(φ25mm仕様) |
背面主軸コレットチャック
| FC034-M-K, FC071-M-K(φ25mm仕様) |
回転工具コレットチャック
| ER11, ER16 |
ドリルスリーブ用チャック
| ER11, ER16 |
ガイドブッシュ
| WFG206-M, DFG206-M, FG521-M(φ25mm仕様) |
主軸貫通穴径
(mm) |
φ : 26.4
|

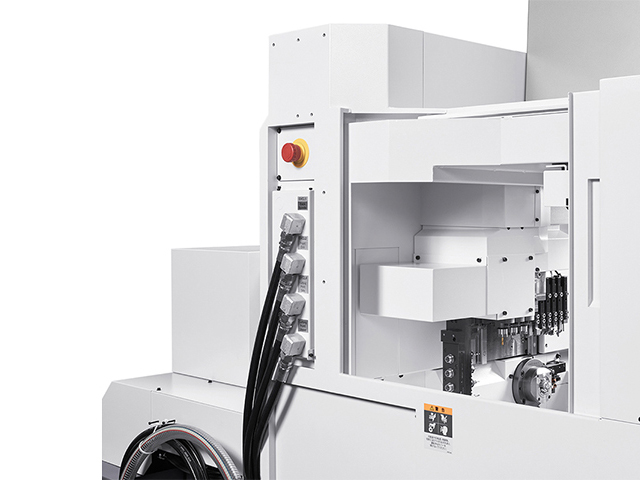

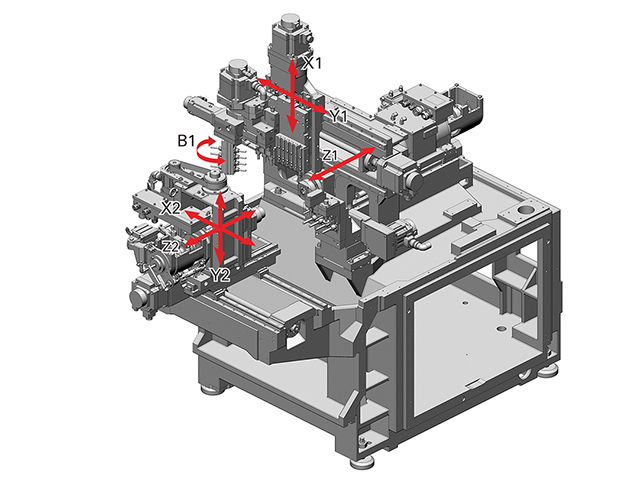

早送り速度 (mm/rev) |
X1 : 32
Y1 : 32
Z1 : 32
X2 : 32
Y2 : 32
|
空気圧源 圧力
(MPa) | 0.5 |
空気圧源 流量(L/min)
| 52/55/177(電源ON/定常/エアブロー) |
正面主軸ドライブ用電動機
(kW) | 2.2/3.7/5.5(連続/15 分/10%ED 定格) |
背面主軸ドライブ用電動機
(kW) | 1.5/2.2/3.7(連続/40%ED/10%ED定格) |
くし刃回転工具ドライブ用電動機
(kW) | 1.0, 2.2 |
正面回転工具ドライブ用電動機
(kW) | 0.75 |
背面回転工具ドライブ用電動機
(kW) | 0.75 |
切削油用電動機
(kW) | 0.4 |
電源電圧 | AC 200V±10% |
定格消費電力
(kVA) | 8.3 |
負荷運転平均電力
(kVA) | 4.5 |
全負荷電流 (A) | 37, 41 |
メインブレーカー容量
(A) | 60 |
備考 | ・最大加工径のφ25mmはオプションです。
・最大加工長はGB機φ20mm仕様の場合は1チャックあたり200mmとなります。
・最大加工長はGB機φ25mm仕様の場合は1チャックあたり188mmとなります。
・最大加工長はGBL機の場合は1チャックあたり最大50mmとなります。
・背面主軸最大チャック径のφ25mmはオプションです。
・くし刃回転工具主軸回転数はMax.6, 000min-1(定格4, 500 min-1)、S3モーターパワーアップ仕様時はMax.9, 000min-1(定格9, 000 min-1)です。
・背面回転工具はオプションです。
・旋削ツールサイズの□13mm、□16mmはオプションです。
・スリーブサイズのφ25mmはGDS107、210です。
・くし刃回転工具ドライブ用電動機の2.2kWはS3モーターパワーアップ仕様時です。
・全負荷電流の41AはS3モーターパワーアップ仕様時です。
・背面刃物台回転工具はオプションです。
・定格消費電力とは、機械を最大限に使用した時の電力です。
・負荷運転平均電力とは、機械を使用した時の一般的な電力です。切削条件等により電力は変わります。 |
