株式会社岡本工作機械製作所

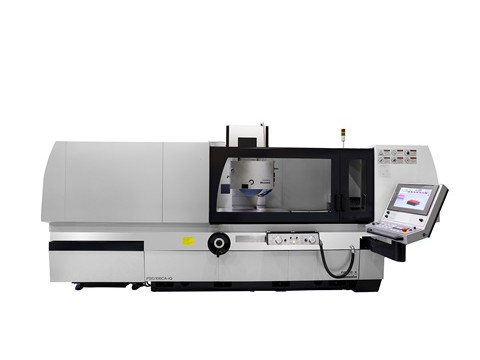

PSG84CA-iQ

お気に入りに追加
メーカー 株式会社岡本工作機械製作所
分類 NC平面研削盤
製品名 PSG84CA-iQ
特長
●NC精密平面研削盤
・世界戦略の文字レス対話ソフト(iQソフト)で、画面上のアイコンをみながらタッチ入力で簡単操作を実現。
・平面研削盤で初めて自動データ作成機能を搭載。総取り代と精研削取り代を入力、次にといし粒度を入力するだけで最適な研削条件とドレス条件を自動作成します。
・オーバーハングレスT型フレーム一体構造、真直性に優れた左右V-V案内面を採用。大型ワークの着脱・段取りが容易なコラムタイプに加え、ダブルシリンダー方式を採用することにより積載重量が大幅にアップしました。テーブルフルストローク時も工作物のオーバーハングがないので、安定した加工ができます。
・平面研削/ピッチ形状/コンタリング/成形研削と多彩な研削方法で研削をサポートします。
・オプションの静圧といし軸では、高精度の平面度/面相度が必要な研削に対応できます。
・オプションの上部ドレス装置では、卓上ドレスと上部ドレス装置による、粗・仕上げ加工を組み合わせて加工時間を更に短縮、生産性の向上に繋がります。
テーブルサイズ
(mm)
 L : 805 W : 400
テーブル上面から砥石下面までの距離
(mm)
 22.5～522.5
チャックサイズ
(mm)
 L : 800 W : 400 H : 85
最大積載質量
(kg)
 1000
砥石サイズ (mm)
 D : 350 W : 38 d : 127
砥石回転数 (min-1)
 500～2500
砥石軸モータ
(kW)
 5.5
機械重量 (kg)
 5500
