黒田精工株式会社

GS-86CV

お気に入りに追加
メーカー 黒田精工株式会社
分類 NC平面研削盤
製品名 GS-86CV
特長
●精密平面研削盤
・高剛性／FFT解析による高剛性な本体構造
・コンパクト設計により操作性がさらにアップ
制御装置メーカー
三菱電機
制御装置
メルダス
主軸貫通穴径
(mm)
 φ : 127
主軸回転数 (min-1)
 500～2300
テーブルサイズ
(mm)
 L : 800 W : 600
テーブル上面から砥石下面までの距離
(mm)
 700
テーブル最大移動量
(mm)
 左右 : 1000 前後 : 640
チャックサイズ
(mm)
 L : 500 W : 200 H : 70
左右送り速度
(m/min)
 1～40
左右ハンドル1回転の送り量
(mm)
 1～100
前後ハンドル1回転送り量
(mm)
 0.01, 0.1, 1, 5
前後ハンドルダイヤル1目盛
(mm)
 0.0001, 0.001, 0.01, 0.05
前後自動送り量(ステップ送り)
(mm)
 0.1～50
前後自動送り(最大連続送り速度)
(mm/min)
 1000
前後早送り速度
(mm/min)
 100～2000
上下ハンドル1回転
(mm)
 0.01, 0.1, 1
上下ハンドル1目盛
(mm)
 0.0001, 0.001, 0.01
上下自動切込量(荒切込)
(mm)
 0.0001～0.05
上下自動切込量(仕上切込)
(mm)
 0.0001～0.05
上下早送り速度
(mm/min)
 50～1000
最大積載質量
(kg)
 700
砥石サイズ (mm)
 D : 305 W : 38 d : 127
砥石軸モータ
(kW)
 5.5
左右送り用 ACサーボモータ
(kW)
 3
上下送り用 ACサーボモータ
(kW)
 2.2
前後送り用 ACサーボモータ
(kW)
 1.4
所要電力 (kVA)
 21.8
床面サイズ (mm)
 W : 3630 D : 3030
機械サイズ (mm)
 W : 3330 D : 3054 H : 2295
機械重量 (kg)
 5500
塗装色
本体…N-9　（ホワイト）、カバーSUS製
メーカーHP
お問い合わせ
カタログをダウンロード
こちらの製品も見られています
株式会社岡本工作機械製作所
PSG208CH-iQ
株式会社岡本工作機械製作所
PSG64CA-iQ
黒田精工株式会社
GS-126CV
黒田精工株式会社
GS-86CVs

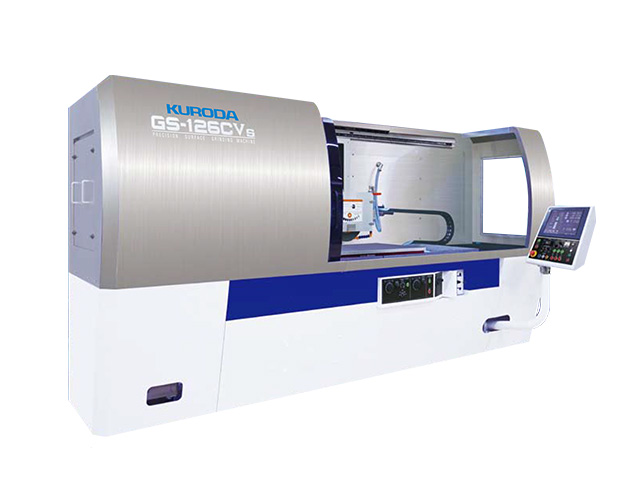

黒田精工株式会社
