株式会社岡本工作機械製作所

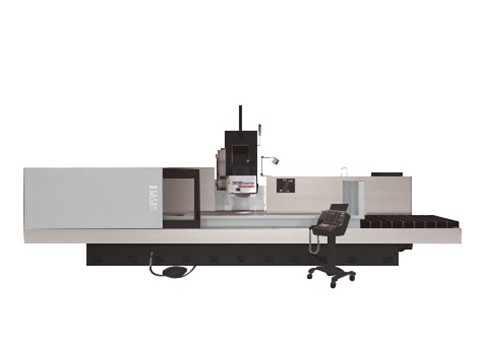

PSG138DXNC

お気に入りに追加
メーカー 株式会社岡本工作機械製作所
分類 NC平面研削盤
製品名 PSG138DXNC
特長
●CNC精密平面研削盤
・平面研削加工では独自の制御装置により、粗研削→自動ドレス→精研削→スパークアウトの自動サイクル運転が可能です。
・成形研削加工にも対応をしており、ドレス装置は卓上3方向ドレス装置が標準ですが、オプションにてロータリードレス装置/首振りドレス装置/上部ドレス装置等、豊富なドレス装置のオプションをご用意しております。
・難削材や高硬度材の自動加工は、加工条件によってサイクル中の手動ドレス割り込みが出来るので、ドレスインターバルやエアカット量の修正が容易です。
・オーダーメイド仕様では、長く培われた経験から『高能率加工』・『といし軸旋回仕様』『機上測定/補正加工』・『マクロプログラムによる変数入力』のコンビネーションで、豊富なアプリケーションに対応します。
テーブルサイズ
(mm)
 L : 1350 W : 800
テーブル上面から砥石下面までの距離
(mm)
 675
チャックサイズ
(mm)
 L : 1300 W : 800 H : 100
最大積載質量
(kg)
 2700
砥石サイズ (mm)
 D : 510 W : 50, 75, 100 d : 127
砥石回転数 (min-1)
 1000, 1200
砥石軸モータ
(kW)
 7.5, 11, 15
機械重量 (kg)
 10700
備考
最大積載質量はチャック質量(440)を含む 砥石回転速度は、50Hzの場合は1000min-1、60Hzの場合は1200min-1 砥石軸モータ馬力は、7.5kWが標準、11kW及び15kWはオプションです
