株式会社岡本工作機械製作所

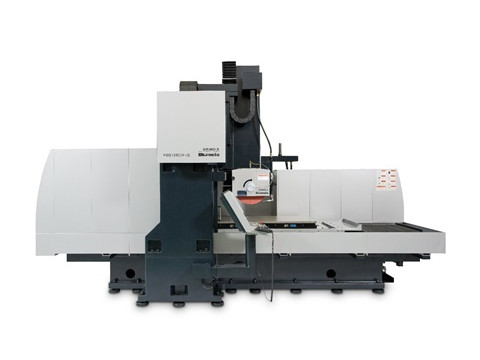

PSG208CH-iQ

お気に入りに追加
メーカー 株式会社岡本工作機械製作所
分類 NC平面研削盤
製品名 PSG208CH-iQ
特長
●NC門形平面研削盤
・ロングセラーのコラム形平面研削盤PSG208DXNCのフロアスペースと段取りの容易性を継承し、といし幅100mmを使用することで前後幅最大1, 000mmまで加工可能な高能率研削盤です。
・世界戦略の文字レス対話ソフト(iQソフト)は、画面上のアイコンを見ながらタッチ入力で容易に操作できます。
・CH-iQシリーズは、平面研削盤で初めて自動データ作成機能を搭載しました。総取り代と精取り代を入力、次に砥石の粒度を入力するだけで、研削加工理論に当社の経験値を加味した最適な研削条件とドレス条件を自動作成します。
・粗ドレスはオプションの上部ドレス、仕上げは卓上ドレス装置の組み合わせでドレス時間を短縮。さらにシフトプランジ研削サイクルは粗取りをトラバース研削/仕上げをプランジ研削で行う事で、サイクルタイム短縮に大きく貢献します。
テーブルサイズ
(mm)
 L : 2550 W : 850
テーブル上面から砥石下面までの距離
(mm)
 600
チャックサイズ
(mm)
 L : 2000 W : 800 H : 100
最大積載質量
(kg)
 3200
砥石サイズ (mm)
 D : 510 W : 50 d : 127
砥石回転数 (min-1)
 400～1600
砥石軸モータ
(kW)
 15
機械重量 (kg)
 17000
備考
テーブル上面からといし下面までの距離はチャック上面の500mmを含みます。 工作物許容質量はチャック質量の1180kgを含みます。 砥石軸モータ馬力はオプションで22kWを取り付け可能です。 砥石はオプションで、両凹100幅が取付可能です。 砥石サイズはオプションで、外径：610mm、幅：50mm、内径：127mmが選択可能です。
