黒田精工株式会社

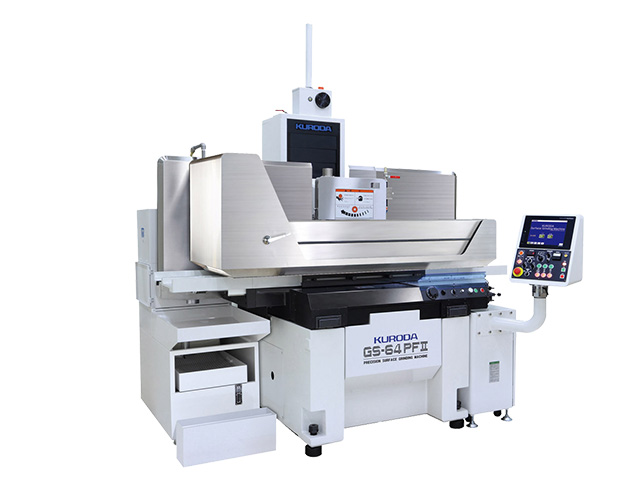

GS-64PFⅡ

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	黒田精工株式会社
分類	NC平面研削盤
型番	GS-64PFⅡ
特長	●精密成形平面研削盤上下前後、最小設定単位0.1μｍ送りを標準装備した簡易NCタイプ汎用平面研削盤です。上下、前後送りに自社製ボールねじとサーボモータを採用し、追従性能を高めました。
制御装置メーカー	三菱電機
制御装置	メルダス
主軸貫通穴径 (mm)	φ : 127
主軸回転数 (min-1)	500～2300
テーブルサイズ (mm)	L : 600 W : 400
T溝の幅	13
T溝の数	3
テーブル上面から砥石下面までの距離 (mm)	40～375
テーブル最大移動量 (mm)	左右 : 760 前後 : 440
チャックサイズ (mm)	L : 600 W : 400 H : 85
左右送り速度 (m/min)	3～25
左右ハンドル1回転の送り量 (mm)	90
前後ハンドル1回転送り量 (mm)	0.01, 0.1, 5.0
前後ハンドルダイヤル1目盛 (mm)	0.0001, 0.001, 0.05
前後自動送り量(ステップ送り) (mm)	0.1～50
前後自動送り(最大連続送り速度) (mm/min)	1000
前後早送り速度 (mm/min)	50～1000
上下ハンドル1回転 (mm)	0.01, 0.1, 1.0
上下ハンドル1目盛 (mm)	0.0001, 0.001, 0.01
上下自動切込量(荒切込) (mm)	0.0001～0.099
上下自動切込量(仕上切込) (mm)	0.0001～0.03
上下早送り速度 (mm/min)	50～1000
最大積載質量 (kg)	400
砥石サイズ (mm)	W : 305 d : 38 A : 127
油圧ポンプ(W)	2.2
上下送り用モータ (W)	0.5
前後送り用モータ (W)	0.5
所要電力 (kVA)	12.7
床面サイズ (mm)	W : 3000 D : 2580
機械サイズ (mm)	W : 2240 D : 1830 H : 2650
機械重量 (kg)	3500
塗装色	本体…N-9　（ホワイト）、カバーSUS製
備考	最大積載質量はチャックを含みます。
