黒田精工株式会社

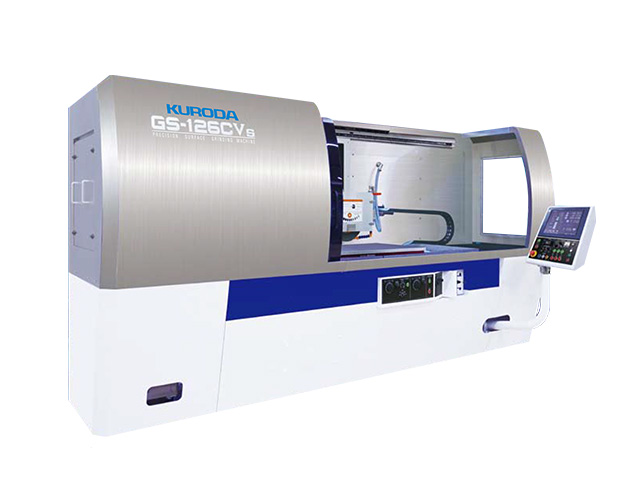

GS-126CV

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	黒田精工株式会社
分類	NC平面研削盤
型番	GS-126CV
特長	●精密平面研削盤・高剛性／FFT解析による高剛性な本体構造・コンパクト設計により操作性がさらにアップ
制御装置メーカー	三菱電機
制御装置	メルダス
主軸貫通穴径 (mm)	φ : 127
主軸回転数 (min-1)	500～2300
テーブルサイズ (mm)	L : 1200 W : 600
テーブル上面から砥石下面までの距離 (mm)	700
テーブル最大移動量 (mm)	左右 : 1400 前後 : 640
チャックサイズ (mm)	L : 600 W : 400 H : 85
左右送り速度 (m/min)	1～40
左右ハンドル1回転の送り量 (mm)	1～100
前後ハンドル1回転送り量 (mm)	0.01, 0.1, 1, 5
前後ハンドルダイヤル1目盛 (mm)	0.0001, 0.001, 0.01, 0.05
前後自動送り量(ステップ送り) (mm)	0.1～50
前後自動送り(最大連続送り速度) (mm/min)	1000
前後早送り速度 (mm/min)	100～2000
上下ハンドル1回転 (mm)	0.01, 0.1, 1
上下ハンドル1目盛 (mm)	0.0001, 0.001, 0.01
上下自動切込量(荒切込) (mm)	0.0001～0.05
上下自動切込量(仕上切込) (mm)	0.0001～0.05
上下早送り速度 (mm/min)	50～1000
最大積載質量 (kg)	1500
砥石サイズ (mm)	D : 405 W : 38～50 d : 127
左右送り用 ACサーボモータ (kW)	4.5
上下送り用 ACサーボモータ (kW)	2.2
前後送り用 ACサーボモータ (kW)	1.4
所要電力 (kVA)	24.4
床面サイズ (mm)	W : 4300 D : 3180
機械サイズ (mm)	W : 4130 D : 3075 H : 2295
機械重量 (kg)	7600
塗装色	本体…N-9　（ホワイト）、カバーSUS製
