| メーカー | 株式会社ミツトヨ |
| 分類 | 非接触式三次元画像測定機 |

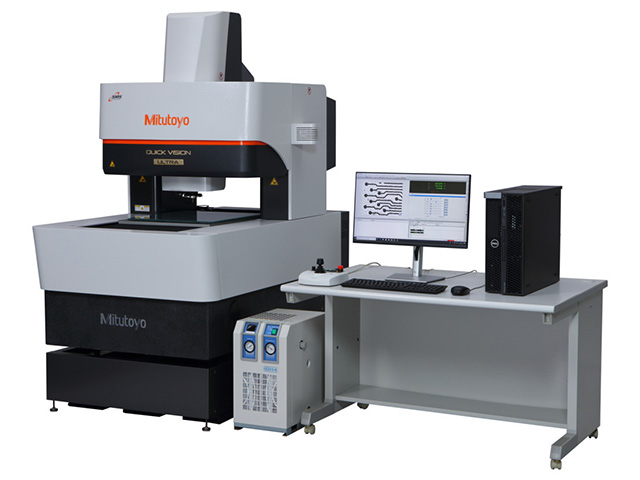

| 製品名 | 超高精度CNC画像測定機 QUICK VISION ULTRA QV-U404P1L-E |
特長 | ●X・Y・Z各軸に自社開発の高分解能（0.01 μm）、高精度の低膨張ガラススケールを使用しています。
●高剛性の固定ブリッジY軸テーブル移動構造を採用、ベースには経年変化の少ないグラナイトを使用しています。
●デジタル変倍機能により、さらなる拡大表示が可能となりました。 |
測定範囲 (mm) |
X : 400
Y : 400
Z : 200
|
測定精度(EUX/EUY,MPE)
(μm) | (0.35+1.3L/1000) |
測定精度(EUXY,MPE)
(μm) | (0.5+2L/1000) |
測定精度(EUZ,MPE)
(μm) | (1.5+2L/1000) |
最大積載質量
(kg) | 40 |
精度保証環境(環境温度 時間)
(℃/hour) | 0.5/1, 1/24 |
精度保証環境(光学条件)
| 5倍対物レンズ(QV-HR5xまたはQV-5x)+中倍チューブレンズ |
観察装置 | プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明タイプ | 垂直落射照明：白色LED
透過照明：白色LED
リング照明：白色LED |
スケール分解能
(μm) | 0.01 |
温度補正機能
| 自動温度補正 |
撮像素子 | B&W CMOSデジタルカメラ |
使用空気圧 (MPa) | 0.4 |
必要空気流量
( L/min) | 300(ANR) |
載物ガラス寸法
(mm) | 493×551 |
床面サイズ (mm) |
W : 1736
D : 1172
|
機械サイズ (mm) |
H : 1910
|
機械重量 (kg) | 2150 |
備考 | ・本体寸法は突起部を除き、専用設置台を含みます。
・機械重量は設置台を含みます。 |
