メーカー	株式会社北川鉄工所
分類	NC円テーブル

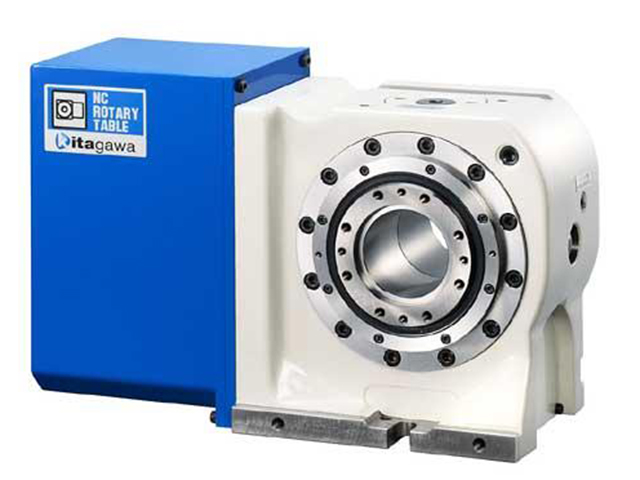

製品名	RK201(M信号仕様)
右勝手	〇
左勝手	〇
許可積載質量(横置き) (kg)	120
許可積載質量(縦置き) (kg)	60
テーブル直径 (mm)	φ : 134
テーブル基準穴径 (mm)	φ : 80
テーブル貫通穴径 (mm)	φ : 70
センタハイト (mm)	150
クランプ方式	空圧
クランプトルク (N･m)	340
瞬時最大保持トルク (N･m)	240
連続保持トルク (N･m)	108
モータ軸換算イナーシャ (kg･m2)	0.000486
減速比	1/20
テーブル最高回転速度 (min-1)	100
許容ワークイナーシャ (kg･m2)	0.6
割出精度 (sec)	20
再現精度 (sec)	4
手動テールストック	MR120RN05
テールスピンドル	MSRC150, TSRC150
内蔵ロータリジョイント	RJ70Y20Z03, 油圧/空圧8ポート
質量 (kg)	68
備考	・RK201でタクトタイムを短縮する場合には機械式ブレーキ未使用のモータトルク保持が有効です。その時クランプトルクは連続保持トルクになります。また、空圧0.5MPa時の値です。・RK201の機械式ブレーキを使用しない場合、停止中はモータトルクで保持ください。・RK201の機械式ブレーキを使用しない場合、電源オフ時及びサーボアラーム時には停止位置を保持しません。起動時及び再起動時にテーブルが回転する場合があります。・ファナック株式会社製ロボドリル搭載時にはモータはαiF8/3000-Bになり、仕様が変わります。
