| メーカー | オリオン機械株式会社 |
| 分類 | チラー |

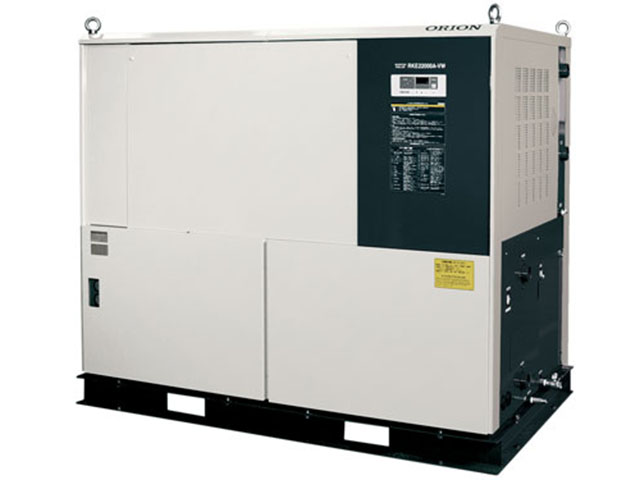

| 製品名 | 大型水槽付ACインバータチラー(水冷)RKE30000A-VW |
特長 | ●最大57％の省エネ制御を実現
●独自技術による高精度な液温度制御が可能(特許)
●広範囲な液温度制御が可能
●外部通信機能を標準装備 |
冷却能力(kW)
| 96.0 |
法定冷凍トン
| 9.40 |
使用周囲温度範囲
(℃) | 2～43 |
使用液温度範囲
(℃) | 15～30 |
制御精度 (℃) | 高精度設定±1.0℃(負荷安定時±0.5℃)
省エネ設定±1.0℃(負荷安定時±0.5℃、圧縮機ON-OFF±2.0℃) |
電源 (V) | 三相200±10%(50/60), 220±10%(60) |
消費電力 (kW) | 43.0 |
電流 (A) | 126 |
電源容量 (kVA) | 54.0 |
しゃ断器容量
(A) | 175 |
圧縮機出力 (kW) | 7.5×2 |
凝縮器構造 | 二重管型水冷式 |
冷却器構造 | プレート式熱交換器 |
冷却器材質 | SUS316(ブレージング：Cu) |
圧送ポンプ出力
(kW) | 3.2(インバータ駆動)×2台 |
圧送ポンプ流量
(L/min) | 400以上(揚程50m) |
水槽実容量 (L) | 約320 |
冷媒 | R407C |
冷媒封入量 (kg) | 6.0×2 |
外形寸法 (mm) |
W : 2350
D : 1340
H : 1700
|
製品質量(乾燥質量)
(kg) | 1420 |
運転音 (dB) | 62 |
備考 | ・液温度20℃、周囲温度32℃、冷却水温度32℃での運転時。冷却能力は、表示能力の95%以上です。
・電源電圧の相間バランスは±3%以内としてください。
・仕様範囲内における最大運転電流時。
・負荷安定時とは、現在の負荷±10%以内の状態が継続する場合を示す(ただし、容量制御用電磁弁が開閉する場合を除く)。設定変更は、パラメータのF15にて設定可能(初期値：高精度)。
・運転音は正面1m、高さ1mの値です。
・標準で過負荷保護兼用型漏電しゃ断器を内蔵しています。
・液入口配管には付属のY型ストレーナ(40メッシュ)を取り付けてください。
・本機で使用する液体（冷水）は、清水および濃度30～40%の工業用エチレングリコール水溶液を推奨します。ただし、30～40%の工業用エチレングリコール水溶液をご使用の場合、冷却能力が10%程度低下するため、ご注意願います。また、純水の場合は、電気伝導率を1µS/cm以上としてください。
・上記2機種は受注生産品です。 |
