株式会社北川鉄工所

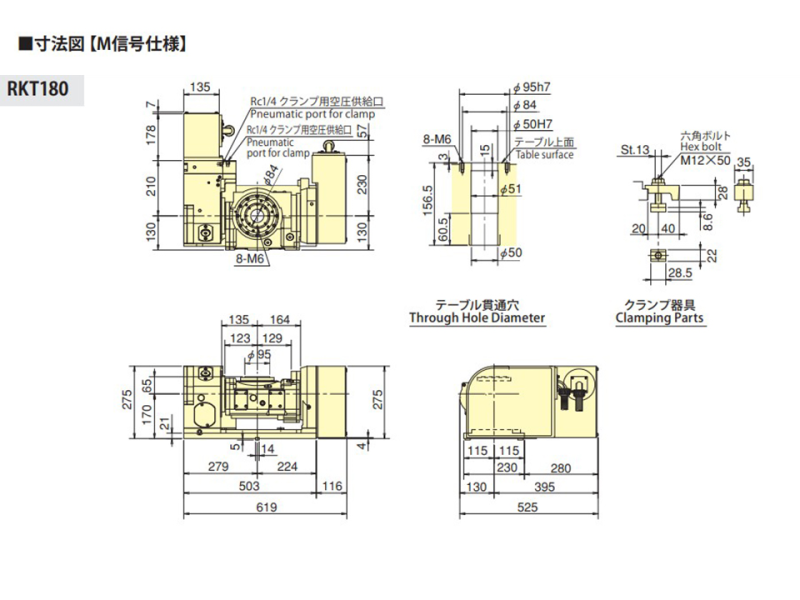

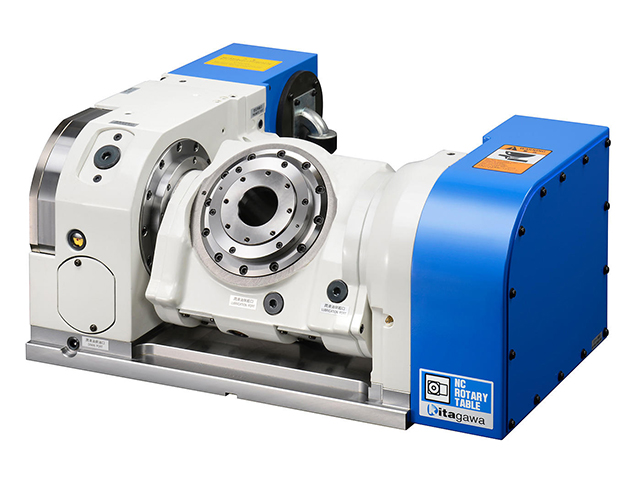

RKT180(M信号仕様)

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	NC円テーブル
製品名	RKT180(M信号仕様)
傾斜角度 (°)	-35～110
許容積載質量(水平時) (kg)	60
許容積載質量(傾斜時) (kg)	40
テーブル直径 (mm)	φ : 95
テーブル基準穴径 (mm)	φ : 50H7
テーブル貫通穴径 (mm)	φ : 50
垂直時センタハイト (mm)	170
クランプ方式	空圧
クランプトルク(回転軸) (N･m)	350
クランプトルク(傾斜角) (N･m)	550
モータ軸換算イナーシャ(回転軸) (kg･m2)	0.000239
モータ軸換算イナーシャ(傾斜角) (kg･m2)	0.000425
減速比(回転軸)	1/72
減速比(傾斜軸)	1/120
テーブル最高回転速度(M信号仕様・回転軸) (min-1)	41.6
テーブル最高回転速度(M信号仕様・傾斜軸) (min-1)	25
許容ワークイナーシャ (kg･m2)	0.25
割出精度(回転軸) (sec)	20
割出精度(傾斜軸) (sec)	20
再現精度(回転軸) (sec)	8
再現精度(傾斜軸) (sec)	4
内蔵ロータリジョイント	RJ50RKT180, 油圧/空圧5ポート+空圧専用1ボート
質量 (kg)	193
備考	・クランプトルクは、空圧0.5MPa時の値です。・最高回転速度は、モータ3000min-1です。
