株式会社北川鉄工所

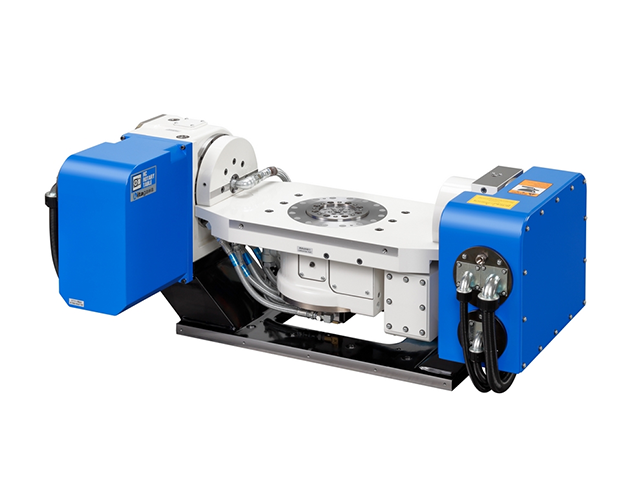

RKT500(M信号仕様)

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	NC円テーブル
製品名	RKT500(M信号仕様)
傾斜角度 (°)	-30～120
許容積載質量(水平時) (kg)	100
許容積載質量(傾斜時) (kg)	100
テーブル直径 (mm)	φ : 134
テーブル基準穴径 (mm)	φ : 80(+0.06/+0.02)
テーブル貫通穴径 (mm)	φ : 70
垂直時センタハイト (mm)	310
クランプ方式	空圧
クランプトルク(回転軸) (N･m)	600
クランプトルク(傾斜角) (N･m)	740
モータ軸換算イナーシャ(回転軸) (kg･m2)	0.000318
モータ軸換算イナーシャ(傾斜角) (kg･m2)	0.006294
減速比(傾斜軸)	1/20
テーブル最高回転速度(M信号仕様・傾斜軸) (min-1)	50, 70
許容ワークイナーシャ (kg･m2)	1.8
割出精度(回転軸) (sec)	30
割出精度(傾斜軸) (sec)	30
再現精度(回転軸) (sec)	4
再現精度(傾斜軸) (sec)	4
内蔵ロータリジョイント	油圧/空圧6ポート+マルチパーパスホール 1ポート
質量 (kg)	300
備考	・クランプトルクは、空圧0.5MPa時の値です。・ワークの偏心トルクが50Nm以上の場合、回転軸の最高回転速度は75min-1になります。・ワーク質量が50kg以上の場合、傾斜軸の最高回転速度は50min-1になります。・最高回転速度(傾斜軸)のモータ1000min-1時は50min-1、モータ1400min-1時は70min-1です。・ロータリジョイントのマルチパーパスホールはクーラントや1.5MPaまでの油空圧などに使用できます。
