| メーカー | スター精密株式会社 |
| 分類 | NC自動盤 |

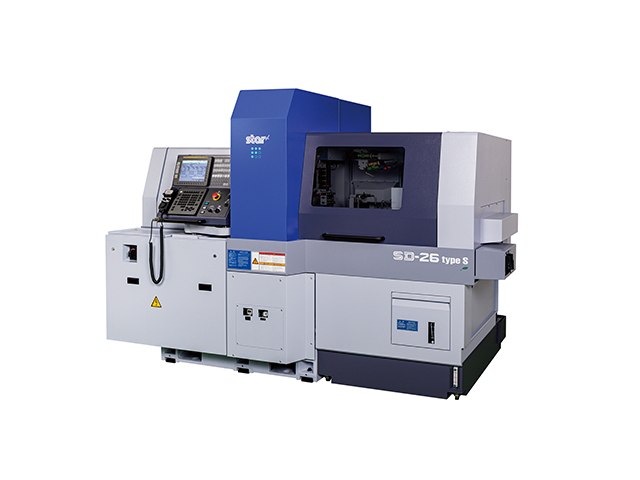

| 製品名 | SD-26 typeS |
特長 | ●スイス型CNC自動旋盤 |
最大加工径 (mm) |
φ : 26
|
最大加工長 (mm) | 150 |
制御装置メーカー
| FANUC |
床面サイズ (mm) |
W : 2550
D : 1300
|
機械サイズ (mm) |
H : 1995
|
機械質重 (kg) | 3600 |
主軸回転数 (min-1) | 10000 |
主軸刃物台工具本数
| バイト7本＋カードリッジ式クロスドリルユニット4Pos＋第2B軸ユニット＋B軸制御付回転工具ユニット4Pos
＋スリーブホルダ5軸型＋スリーブホルダ2軸型深穴用 |
ストローク (mm) |
X1 : 240
Y1 : 342
Z1 : 260, 65
X2 : 281
Y2 : 139
Z2 : 420
B : 135
|
主軸貫通穴径
(mm) |
φ : 33
|
芯押軸移動量
(mm) | 10000 |
サブ主軸 工具取付け本数
| 8ポジション＋バイト2本(オプション)＋α(主軸刃物台工具を一部共用可) |
クシ刃回転工具回転速度
(min-1) | 8000 |
背面刃物台回転工具回転速度
(min-1) | 6000 |
主軸電動機(kW)
| 5.5, 7.5 |
クーラントポンプ用電動機
(W) | 400(メイン加工用)＋400(バック加工用) |
サブ主軸電動機
(kW) | 3.7, 5.5 |
備考 | 最大加工長は、前方排出時最大70mm、70mm以上はパイプ式製品排出装置にて対応可能。
主軸回転数はR.G.B.のとき15, 000min-1、固定G.B.のとき18, 000min-1。
ストローク(Z1)はR.G.B.のとき105mm、固定G.B.のとき135mm。
主軸貫通穴径(φ)の13mmはチャックスリーブ最小径です。
6ポジション＋α(主軸刃物台工具を一部共用可)
G.B.仕様専用機 |
