スター精密株式会社

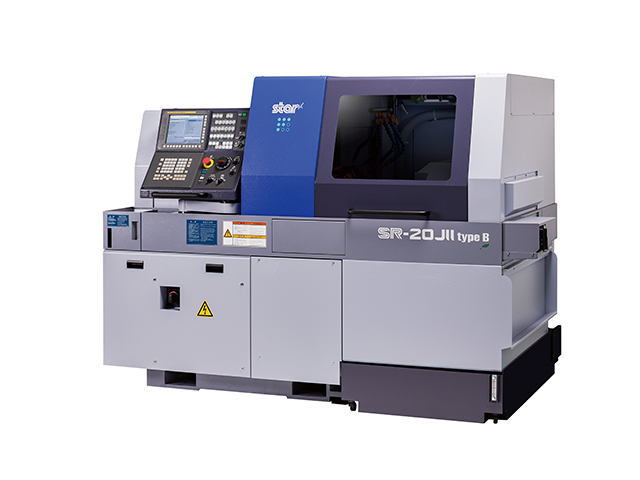

SR-20JⅡ typeB

お気に入りに追加
メーカー スター精密株式会社
分類 NC自動盤
型番 SR-20JⅡ typeB
特長
●スイス型CNC自動旋盤
最大加工径 (mm)
φ : 20, 23
最大加工長 (mm)
100
制御装置メーカー
FANUC
床面サイズ (mm)
W : 2250 D : 1200
機械サイズ (mm)
H : 1700
機械質重 (kg)
2750
主軸回転数 (min-1)
10000
主軸刃物台工具本数
バイト6本+カードリッジ式クロスドリルユニット5軸型+スリーブホルダ5軸型+スリーブホルダ2軸型深穴用
ストローク (mm)
X1 : 202 Y1 : 303.5 Z1 : 205, 50 X2 : 324 Y2 : 51.7 Z2 : 293
主軸貫通穴径
(mm)
φ : 21, 23.5
芯押軸移動量
(mm)
10000
サブ主軸 工具取付け本数
8ポジション+α(主軸刃物台工具を一部共用可)
クシ刃回転工具回転速度
(min-1)
8000
背面刃物台回転工具回転速度
(min-1)
8000
主軸電動機(kW)
2.2, 3.7
クーラントポンプ用電動機
(W)
400
サブ主軸電動機
(kW)
2.2, 3.7
備考
最大加工長は、前方排出時最大70mm、70mm以上はパイプ式製品排出装置にて対応可能。 主軸回転数はR.G.B.のとき15, 000min-1、固定G.B.のとき18, 000min-1。 ストローク(Z1)はR.G.B.のとき105mm、固定G.B.のとき135mm。 主軸貫通穴径(φ)の13mmはチャックスリーブ最小径です。 6ポジション+α(主軸刃物台工具を一部共用可) G.B.仕様専用機
メーカーHP
