株式会社ミツトヨ

STRATO-Apex 163016

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ミツトヨ
分類	三次元測定機

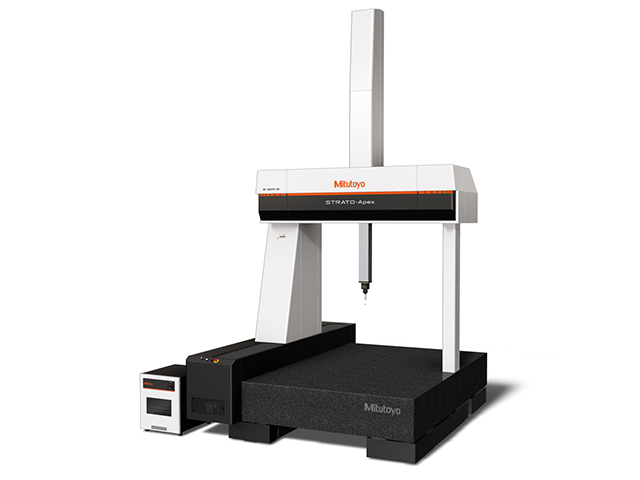

製品名	STRATO-Apex 163016
特長	●高精度測定モデル ●最大許容長さ測定誤差E0, MPE=0.7+2.5 L/1000（μm）を実現 ●高速・高精度を実現するために、構造やガイド機構の見直しによる高剛性化を図っています。 ●位置・速度・電流の全ての制御ループをデジタル信号で処理する、デジタルサーボ方式を採用しています。 ●デジタルサーボ方式には ①ドリフトや経時変化が少ない ②ダイナミックレンジが広い ③各種の制御アルゴリズム搭載が容易である等のメリットがあります。 ●コントローラを本体外部に配置し、その発熱が本体に与える影響を排除しています。 ●本体外部に配置しながらも、フロアスペースを犠牲にしないコンパクトなレイアウトを実現しています。 ●STRATO-Apexの各軸スケールには、線膨張係数0.01x10-6/℃というほとんど熱膨張しない超高精度結晶化ガラススケールと、最小分解能2/100μmの高性能反射型リニアエンコーダの組合せによる、超高精度測長ユニットが搭載されています。この超高精度測長ユニットは超高精度CNC三次元測定機LEGEXシリーズにも採用されています。【700/900シリーズ】 ●設置場所の床振動は測定値のばらつきとなって影響します。STRATO-Apexシリーズではオートレベリング空気ばね式除振台を標準搭載しており、この除振台は床振動を本体に伝えないだけでなく、各軸の移動や測定物の載による荷重変動をセンサでキャッチし、素早く本体を水平復帰させる機能も持っています。 ●門移動型として最高の速度・精度を実現。計測のキーテクノロジーをここに集結。 ●設置台仕様

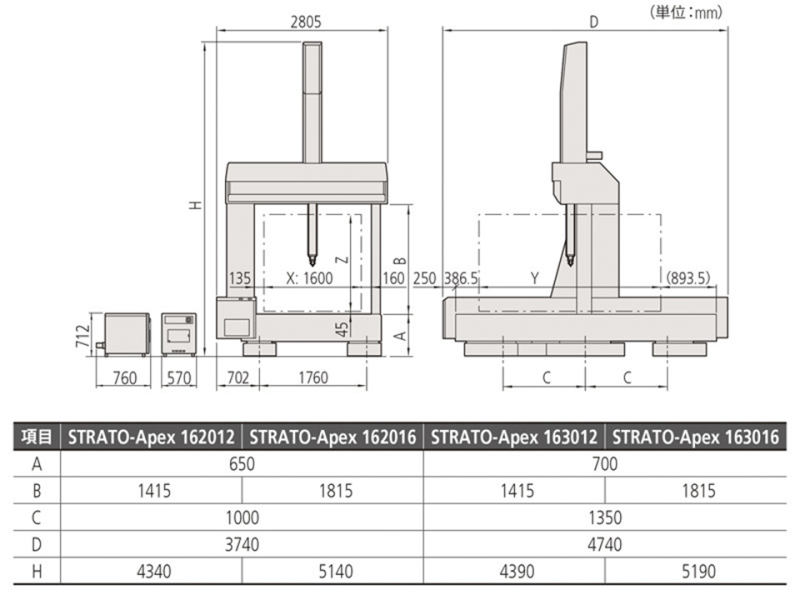

測定範囲 (mm)	X : 1600 Y : 3000 Z : 1600
移動速度(CNC mode) (mm/sec)	350
最大合成速度(CNC mode) (mm/sec)	606
測定速度(CNC mode) (mm/sec)	1～3
移動速度(J/S mode) (mm/sec)	0～80
測定速度(J/S mode) (mm/sec)	0～3
微動速度(J/S mode) (mm/sec)	0～0.05
最大合成加速度 (mm/s2)	1350
最小表示(mm)	0.00005
案内方式	エアベアリング
最大高さ (mm)	1750
最大積載質量 (kg)	4000
本体使用空気圧 (MPa)	0.4
空気源空気消費量 (NL/min)	100(空気源：250以上)
測定テーブル材質	はんれい岩
測定テーブル載物面大きさ (mm)	1850×4280
測定物固定方法 (mm)	M8×1.25
機械重量 (kg)	15350
備考	・移動速度(CNC mode)は各軸の最大値です。・機械重量は除振台・コントローラを含みます。・商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。・商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
