スター精密株式会社

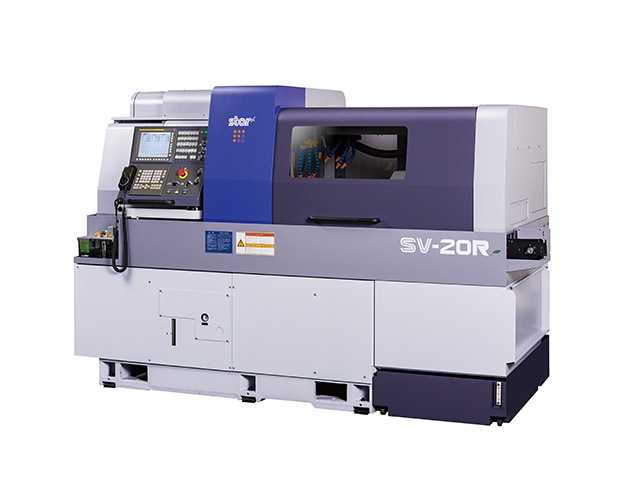

SV-20R

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	スター精密株式会社
分類	NC自動盤
製品名	SV-20R
特長	●スイス型CNC自動旋盤
最大加工径 (mm)	φ : 20, 23
最大加工長 (mm)	105
制御装置メーカー	FANUC
床面サイズ (mm)	W : 2730 D : 1350
機械サイズ (mm)	H : 1865
機械質重 (kg)	4150
主軸回転数 (min-1)	10000
主軸刃物台工具本数	手前側バイト7本＋クロス専用回転工具5Pos＋奥側8面タレット型刃物台
ストローク (mm)	X1 : 64 Y1 : 344 Z1 : 205, 50 X2 : 260 Y2 : 51.7 Z2 : 338 X3 : 182 Y3 : 57 Z3 : 114
主軸貫通穴径 (mm)	φ : 21, 24
芯押軸移動量 (mm)	10000
サブ主軸工具取付け本数	8ポジション＋α(主軸刃物台工具を一部共用可)
クシ刃回転工具回転速度 (min-1)	8000
背面刃物台回転工具回転速度 (min-1)	8000
タレット刃物台回転工具回転速度 (min-1)	5750
主軸電動機(kW)	3.7, 5.5
クーラントポンプ用電動機 (W)	400(メイン加工用)＋250(バック加工用)
サブ主軸電動機 (kW)	2.2, 3.7
備考	最大加工長は、前方排出時最大70mm、70mm以上はパイプ式製品排出装置にて対応可能。主軸回転数はR.G.B.のとき15, 000min-1、固定G.B.のとき18, 000min-1。ストローク(Z1)はR.G.B.のとき105mm、固定G.B.のとき135mm。主軸貫通穴径(φ)の13mmはチャックスリーブ最小径です。 6ポジション＋α(主軸刃物台工具を一部共用可) G.B.仕様専用機
