スター精密株式会社

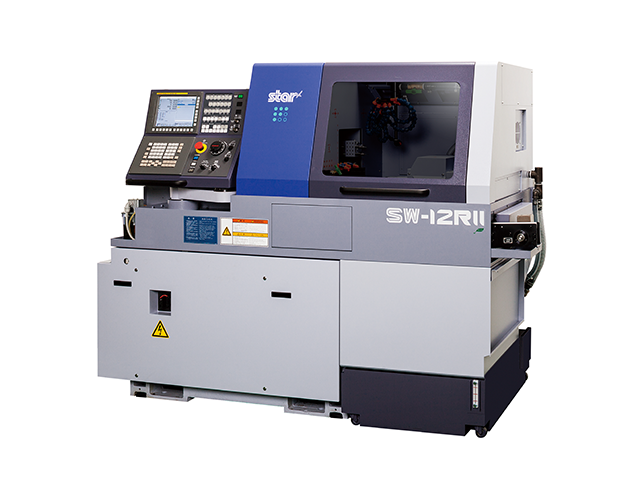

SW-12RⅡ

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	スター精密株式会社
分類	NC自動盤
製品名	SW-12RⅡ
特長	●スイス型CNC自動旋盤
最大加工径 (mm)	φ : 13
最大加工長 (mm)	80
制御装置メーカー	FANUC
床面サイズ (mm)	W : 1995 D : 920
機械サイズ (mm)	H : 1700
機械質重 (kg)	2100
主軸回転数 (min-1)	15000
主軸刃物台工具本数	手前側バイト5本＋カードリッジ式クロスドリルユニット3軸型＋奥側バイト2本＋スリーブホルダ4軸型＋カードリッジ式クロスドリルユニット3軸型
ストローク (mm)	X1 : 29 Y1 : 206 Z1 : 135, 30 X2 : 256.5 Y2 : 48.7 Z2 : 241.5 X3 : 29 Y3 : 206
主軸貫通穴径 (mm)	φ : 13.5
芯押軸移動量 (mm)	15000
サブ主軸工具取付け本数	8ポジション＋α(主軸刃物台工具を一部共用可)
クシ刃回転工具回転速度 (min-1)	12000
対向刃物台回転工具回転速度 (min-1)	12000
背面刃物台回転工具回転速度 (min-1)	12000
主軸電動機(kW)	2.2, 3.7
クーラントポンプ用電動機 (W)	400
サブ主軸電動機 (kW)	2.2, 3.7
備考	最大加工長は、前方排出時最大70mm、70mm以上はパイプ式製品排出装置にて対応可能。主軸回転数はR.G.B.のとき15, 000min-1、固定G.B.のとき18, 000min-1。ストローク(Z1)はR.G.B.のとき105mm、固定G.B.のとき135mm。主軸貫通穴径(φ)の13mmはチャックスリーブ最小径です。 6ポジション＋α(主軸刃物台工具を一部共用可) G.B.仕様専用機
