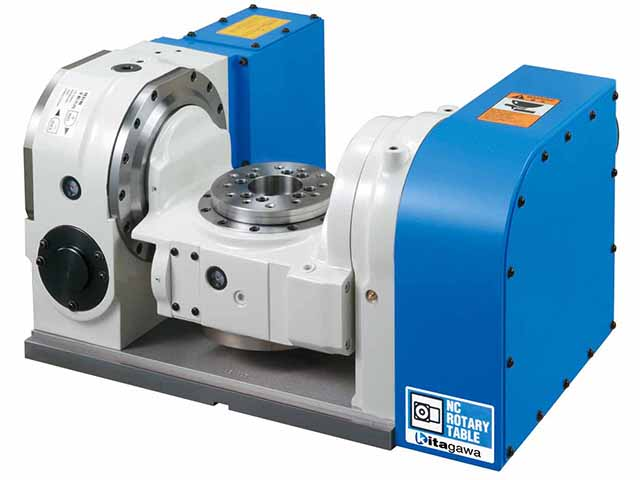

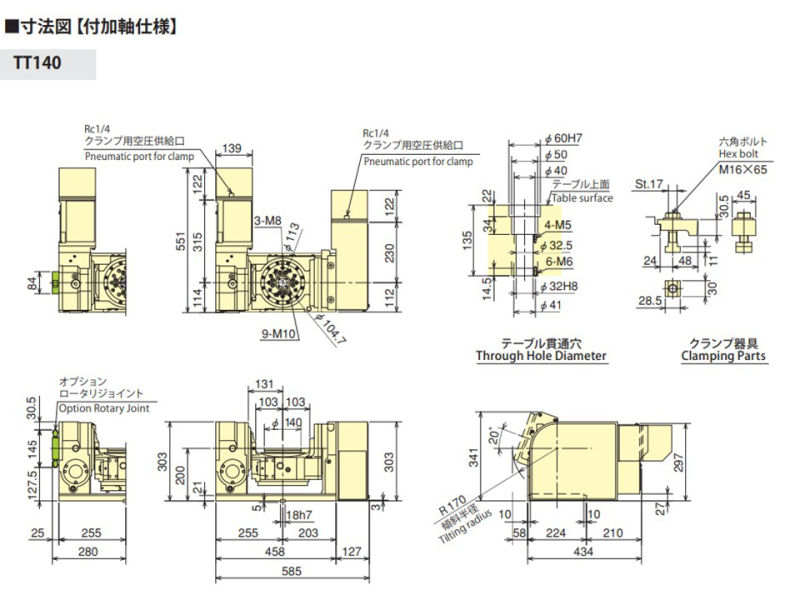

TT140(付加軸仕様)
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社北川鉄工所
分類
NC円テーブル
製品名
TT140(付加軸仕様)
傾斜角度
(°)
-110~110
許容積載質量(水平時)
(kg)
50
許容積載質量(傾斜時)
(kg)
30
テーブル直径
(mm)
φ : 140
テーブル基準穴径
(mm)
φ : 60H7
テーブル貫通穴径
(mm)
φ : 32
垂直時センタハイト
(mm)
200
クランプ方式
空圧
クランプトルク(回転軸)
(N・m)
280
クランプトルク(傾斜角)
(N・m)
500
モータ軸換算イナーシャ(回転軸)
(kg・m2)
0.000269
モータ軸換算イナーシャ(傾斜角)
(kg・m2)
0.000288
サーボモータ
αiF2/5000-B
減速比(回転軸)
1/72
減速比(傾斜軸)
1/180
テーブル最高回転速度(FANUC仕様・回転軸)
(min-1)
41.6
テーブル最高回転速度(FANUC仕様・傾斜軸)
(min-1)
16.6
許容ワークイナーシャ
(kg・m2)
0.12
割出精度(回転軸)
(sec)
30
割出精度(傾斜軸)
(sec)
60
再現精度
(sec)
4
内蔵ロータリジョイント
RJ32TT140, 油圧/空圧4ポート
質量
(kg)
158
備考
・クランプトルクは、空圧0.5MPa時、油圧3.5MPa時の値です。
・最高回転速度は、モータ3000min-1です。
