株式会社北川鉄工所

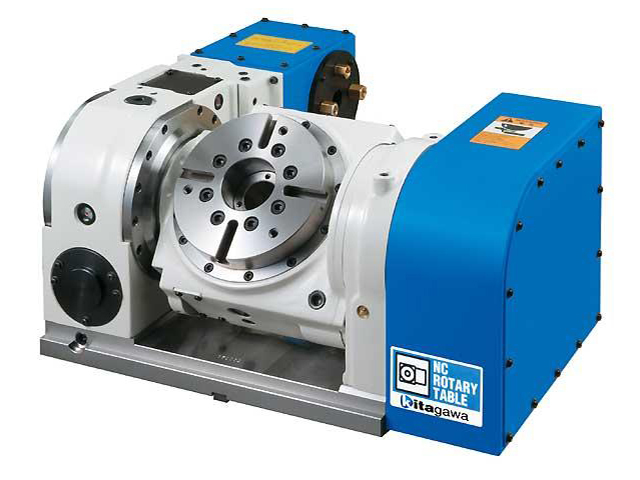

TT182(付加軸仕様)

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	NC円テーブル
製品名	TT182(付加軸仕様)
傾斜角度 (°)	-35～110
許容積載質量(水平時) (kg)	60
許容積載質量(傾斜時) (kg)	40
テーブル直径 (mm)	φ : 180
テーブル基準穴径 (mm)	φ : 65H7
テーブル貫通穴径 (mm)	φ : 40
垂直時センタハイト (mm)	180
クランプ方式	空油圧/油圧
クランプトルク(回転軸) (N･m)	450
クランプトルク(傾斜角) (N･m)	800
モータ軸換算イナーシャ(回転軸) (kg･m2)	0.000242
モータ軸換算イナーシャ(傾斜角) (kg･m2)	0.000135
サーボモータ	αiF2/5000-B
減速比(回転軸)	1/90
減速比(傾斜軸)	1/180
テーブル最高回転速度(FANUC仕様・回転軸) (min-1)	33.3
テーブル最高回転速度(FANUC仕様・傾斜軸) (min-1)	16.6
許容ワークイナーシャ (kg･m2)	0.25
割出精度(回転軸) (sec)	20
割出精度(傾斜軸) (sec)	60
再現精度 (sec)	4
内蔵ロータリジョイント	RJ40FTT182, 油圧/空圧4ポート+空圧専用1ポート
空圧外部シリンダ	NY1312T18B
油圧外部シリンダ	NY0912T18A
質量 (kg)	163
備考	・クランプトルクは、空圧0.5MPa時、油圧3.5MPa時の値です。・最高回転速度は、モータ3000min-1です。
