株式会社北川鉄工所

TW120(M信号仕様)

お気に入りに追加

メーカー	株式会社北川鉄工所
分類	NC円テーブル
製品名	TW120(M信号仕様)
傾斜角度 (°)	-20～110
許容積載質量(水平時) (kg)	35
許容積載質量(傾斜時) (kg)	20
テーブル直径 (mm)	φ : 125
テーブル基準穴径 (mm)	φ : 60H7
テーブル貫通穴径 (mm)	φ : 32
垂直時センタハイト (mm)	150
クランプ方式	空圧
クランプトルク(回転軸) (N･m)	120
クランプトルク(傾斜角) (N･m)	200
モータ軸換算イナーシャ(回転軸) (kg･m2)	7.2E-5
モータ軸換算イナーシャ(傾斜角) (kg･m2)	3.4E-5
減速比(回転軸)	1/90
減速比(傾斜軸)	1/180
テーブル最高回転速度(FANUC仕様・回転軸) (min-1)	33.3
テーブル最高回転速度(FANUC仕様・傾斜軸) (min-1)	16.6
許容ワークイナーシャ (kg･m2)	0.06
割出精度(回転軸) (sec)	30
割出精度(傾斜軸) (sec)	60
再現精度 (sec)	4
内蔵ロータリジョイント	RJ32-12T08, 油圧/空圧3ポート
質量 (kg)	105

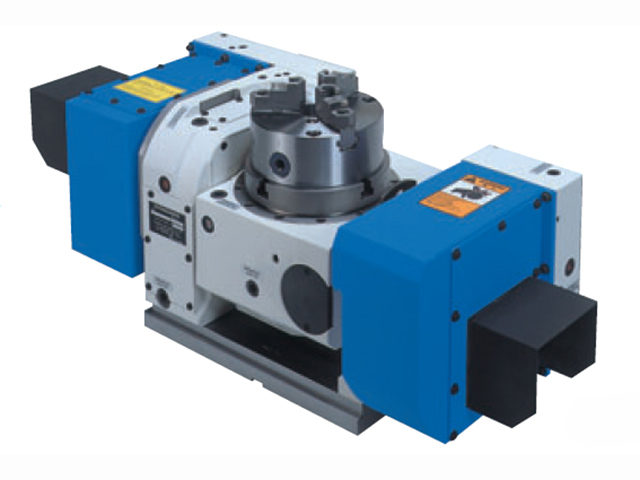

備考	・クランプトルクは、空圧0.5MPa時、油圧3.5MPa時の値です。・最高回転速度は、モータ3000min-1です。・製品写真にはチャックが搭載されていますが、本製品にはチャックは付属しておりません。
メーカーHP
