株式会社オーエム製作所

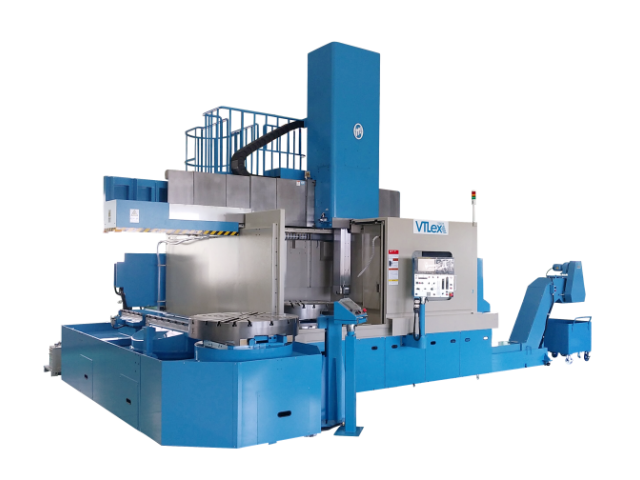

VTLex 915

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	株式会社オーエム製作所
分類	NC立旋盤
製品名	VTLex 915
最大加工径 (mm)	φ : 1000
最大スイング (mm)	1250
最大加工長 (mm)	510, 600, 710, 800
最大回転力 (Nm)	5370, 6500
最大切削力 (N)	25000
1回転当たり送り (mm)	0.01～500
テーブル回転変速数 (step)	2
テーブル回転速度 (mm-1)	4～800
ラムヘッド上下移動量 (mm)	800
ラムヘッド左右移動量(テーブル中心より右) (mm)	1015
ラムヘッド左右移動量(テーブル中心より左) (mm)	50, 515
クロスレール上下移動量 (mm)	固定
クロスレール位置決め段数(200ピッチ) (step)	－
早送り速度 (mm/rev)	X : 16000 Z : 12000
工具本数	12, 16, 40
テーブルの直径 (mm)	φ : 915
テーブル上最大積載量 (kg)	1000, 1500
制御装置メーカー	FANUC
制御装置	31i-MODEL B
表示	70, 85
電源容量 (kVA)	70, 85
電源電圧	AC200/220
主軸電動機(kW)	VAC30/37(37/45)
操作電圧	AC100V･DC24V
ラム断面寸法 (mm)	180x180
機械質重 (kg)	12000
標準付属品	標準付属品は以下の通りです。・単動4ツ爪テーブル・ATC装置(12本) ・チップカバー（手動開閉型）・標準型ツールホルダ 1本・分解操作工具・据付基礎部品・予備電装品・X軸テレスコカバー・コラム梯子背もたれ付、コラム上部手摺り・X軸リニアスケールフィードバック・摺動面自動給油装置・NC装置（FANUC 31iB）・省エネ機能・刃先自動計測補正装置・クーラント装置
備考	・最大旋削高さの510mm、710mmはAPC付属の場合です。・最大回転力の6, 500Nmはオプションです。・ラムヘッド左右移動量はATC原点までを含みます。・ラムヘッド左右移動量(テーブル中心より左)の515mmはオプションです。・工具本数の16、40本はオプションです。・テーブル上最大積載量の1, 000kgはAPC付属の場合です。・電源容量の85KVAはオプションです。・主軸電動機(kW)の37/45はオプションです。
