株式会社東京精密

XYZAX AXCEL PH 12/25/10

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機

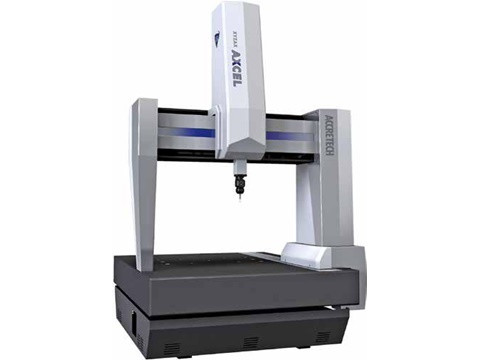

製品名	XYZAX AXCEL PH 12/25/10
測定範囲 (mm)	X : 1200 Y : 2500 Z : 1000
最小表示(μm)	0.01
最大許容長さ測定誤差 (μm)	2.4+3L/1000
案内方式	エアベアリング
最大積載質量 (kg)	1000
電圧	AC100/110/115/120/125/220/230/240V ±10%
消費電力	1500W
床面サイズ (mm)	W : 2180 D : 3650
機械サイズ (mm)	H : 3415
機械重量 (kg)	7600
備考	電圧は工場出荷時に調整、アース設置を要す
メーカーHP

お問い合わせ

カタログをダウンロード
