株式会社東京精密

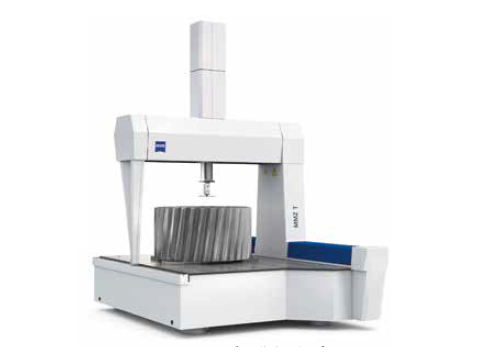

ZEISS MMZ-T 21/44/16

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
製品名	ZEISS MMZ-T 21/44/16
測定範囲 (mm)	X : 2100 Y : 4400 Z : 1600
最大許容長さ測定誤差 (μm)	2.8+L/400
案内方式	リニアガイド（ボールスクリュー駆動）
電圧	単相AC100V ± 10%
消費電力	3000VA
床面サイズ (mm)	W : 3110 D : 6360
機械サイズ (mm)	H : 5621
機械重量 (kg)	16250
