| メーカー | 株式会社武田機械 |
| 分類 | NC両頭フライス盤 |

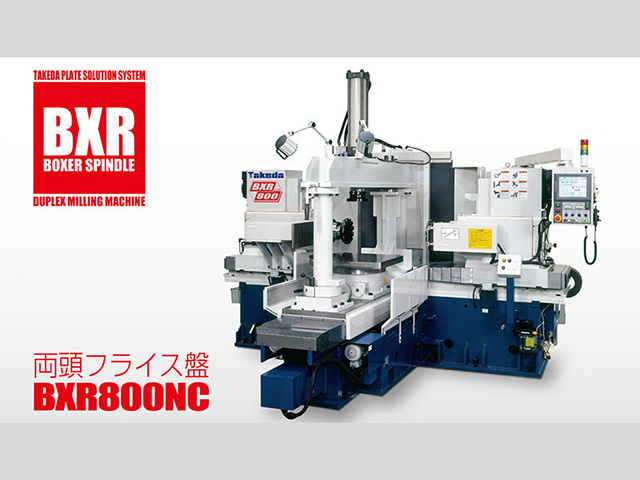

| 型番 | BXR800NC |
特長 | ●ワンチャッキングで4面を加工
●油圧クランプシステム搭載
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●両頭フライス盤 全機種に搭載されている素材厚測定装置が切削前に素材の幅を測定、切り込み回数を自動決定し加工を開始します |
加工範囲 (mm) |
幅 : 150～800, 70～800, 40～800
長さ : 150～800, 70～800, 40～800
|
ワークサイズ
(mm) |
厚み : 230
|
面取り範囲 (mm) |
□ : Max.C20, 150～600
|
フェイスミルカッター
(mm) | φ250 |
テーブル移動距離
(mm) |
X : 1200
|
ストローク (mm) |
Y : 365
Z : 365
|
テーブル中心から主軸端面までの距離
(mm) | 170～535 |
テーブル上面から主軸中心までの距離
(mm) | 165 |
両主軸端間の距離
(mm) | 340～1070 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸径 (mm) |
φ : 90
|
主軸テーパ | φ47.625軸付 |
主軸回転数 (min-1) | 30～800 |
主軸最大トルク
(N･m) | 619 |
最大積載質量
(kg) | 1200 |
テーブル割出
(°) | 0, 45, 90, 135 |
切削送り速度(mm/min)
|
手動 : 1～1500
自動 : 1～5000
|
早送り速度(m/min)
|
X : 20
Y : 12
Z : 12
|
主軸電動機(15分/連続)
(kW) | 11/7.5 |
送り電動機 (kW) |
X : 7.0
Y : 4.0×2
Z : 4.0×2
|
総電機容量 (kVA) | 48 |
空気圧源 | 0.5Mpa 400L/min (ANR) |
油圧装置油容量
(L) | 100 |
摺動面潤滑油容量
(L) | 1.8 |
床面サイズ (mm) |
W : 3600
D : 4900
|
機械サイズ (mm) |
H : 2700
|
機械重量 (kg) | 14500 |
標準付属品 | 簡易対話入力、ワーク押えパッド、スクリュー式チップコンベアー、ミャスター付きチップボックス、チップガード、レベリングボルト＆敷板、工具一式、面取り機能、2面・4面切削加工機能、多点素材測定機能 |
特別付属品 | チップエアーブロー装置、オイルミスト装置、シグナルライト1段・2段・3段、フェイスミルカッター(左右)＋チップ、照明装置、下治具(ブロック方式)、上治具・下治具(プレート方式)、主軸冷却装置、指定色、最小加工範囲変更□40mmまたは□70mm、切削条件記憶数24種類、ワークセンター任意設定機能、バーコード機能対応 |
備考 | ・加工範囲は、カッターの厚みが63mm時の値です。また、40～800mm、70～800mmはオプションです。
・最大積載質量は、加工ワーク＋上下治具の値です。
・加工可能範囲は最大積載質量により制限されます。加工可能なワークサイズの場合でも最大積載質量が1200kgを超えるワークは積載できません。
・ハンドル送りは1回転の値です。また、オプションです。 |
