株式会社岡本工作機械製作所

DCG4020NC

お気に入りに追加
メーカー 株式会社岡本工作機械製作所
分類 NC平面研削盤
型番 DCG4020NC
特長

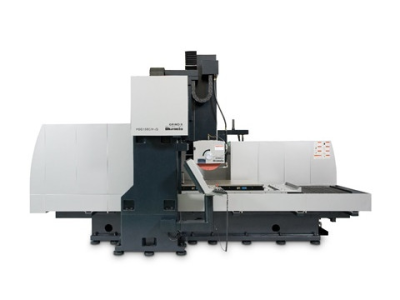

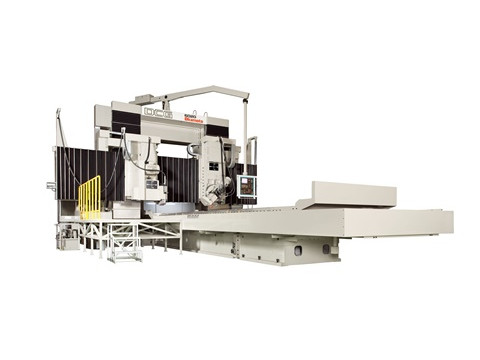

●CNC門形平面研削盤
・砥粒平面加工の最高級精度である平面度30ｎｍ/ｍ²を達成した当社加工範囲長さ10ｍ、幅3.5ｍ(通過幅4ｍ)の静圧案内面方式では世界最大級のサイズを誇るベッド研削盤を完成させました。
・テーブル左右案内面、クロスレールには弊社独自の可変静圧スライドシステムを採用しました。この方式により荷重に対し流量をフレキシブルにコントロールすることで案内面油膜の変化を最小限にし、案内面全体でギャップ量を一定に保ち続けることができます。
・基準面の真直度精度は左右方向0.5μｍ/ｍ、前後方向0.5μｍ/ｍを達成、超精密の大物加工を実現します。
最大加工サイズ
(mm)
 H : 1600
テーブルサイズ
(mm)
 L : 4050 W : 2000
最大通過幅 (mm)
 2500
最大積載質量
(kg)
 14000
横軸砥石頭 砥石サイズ
(mm)
 D : 610 W : 150 d : 304.8
横軸砥石頭 砥石回転速度
(min-1)
 940
横軸砥石頭 砥石モータ馬力
(kW)
 15
立軸砥石頭 砥石サイズ
(mm)
 D : 510 W : 50 d : 127
立軸砥石頭 砥石回転速度
(min-1)
 900～3000
立軸砥石頭砥石モータ
(kW)
 7.5
機械重量 (kg)
 79000
備考
特別仕様の最大加工サイズは、1800mmになります。 特別仕様の横軸砥石頭 砥石モータ馬力は、22kWになります。 特別仕様の立軸砥石頭 砥石サイズは、外径：610mm、幅：50mm、内径：250mmになります。
