| メーカー | 株式会社武田機械 |
| 分類 | NC立形フライス盤 |

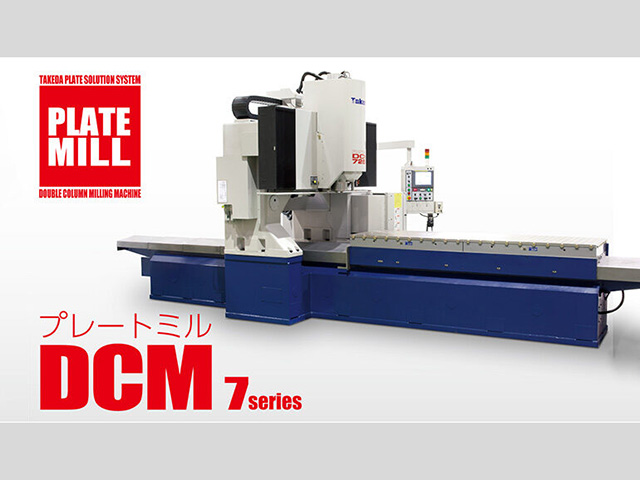

| 製品名 | DCM735T |
特長 | ●長尺プレートの加工及び多数個取りに最適
●カッターを6本収納できるATCを装備 粗加工用カッターと仕上げ加工用カッターを使い分けし、インサートチップの寿命を延長し、より精度良く美しく完了することが可能
●プレートの6面加工の上下面を効率よく加工する為に開発されたプレートミルシリーズ
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●プレートミル全機種に搭載されている素材厚測定装置が切削前に素材の厚みを測定、切り込み回数を自動決定し加工を開始します |
ワークサイズ
(mm) |
幅 : 700
長さ : 3500
厚み : 300
|
フェイスミルカッター
(mm) | φ200(推奨), φ250(最大) |
テーブルサイズ
(mm) |
W : 700
D : 3500
|
テーブル移動距離
(mm) |
X : 3850
Y : 600
|
ストローク (mm) |
Z : 350
|
テーブル上面から主軸端面までの距離
(mm) | 210～560 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | 7/24テーパNo.50 |
主軸回転数 (min-1) | 25～750, 25～3000 |
主軸最大トルク
(N･m) | 573 |
最大積載質量
(kg) | 4500 |
ツールシャンク形式
| MAS BT50 |
プルスタッド形式
| MAS P50T-Ⅱ |
工具本数 (本) | 3, 6 |
工具最大直径(隣接工具あり)
(mm) | 200 |
工具最大直径(隣接工具なし)
(mm) | 250 |
工具最大長さ
(mm) | 250 |
工具最大質量
(kg) | 15 |
工具選択方式
| 番地固定方式 |
工具交換時間(T to T)
(秒) | 10 |
切削送り速度(mm/min)
|
手動 : 1～2000
自動 : 1～10000
|
早送り速度(m/min)
|
X : 20
Y : 20
Z : 12
|
主軸電動機(15分/連続)
(kW) | 15/11 |
送り電動機 (kW) |
X : 3.0
Y : 2.5
Z : 2.5
|
主軸頭潤滑ポンプ(W)
| 18 |
摺動面潤滑ポンプ(W)
| 40 |
ATC装置 (kW) | 0.5 |
総電機容量 (kVA) | 29 |
空気圧源 | 0.5Mpa 600L/min |
主軸頭潤滑油容量
(L) | 6.0 |
摺動面潤滑油容量
(L) | 1.8 |
床面サイズ (mm) |
W : 2650
D : 8950
|
機械サイズ (mm) |
H : 2700
|
機械重量 (kg) | 14500 |
標準付属品 | 素材厚測定装置、摺動面潤滑油自動供給装置、主軸負荷計、レベリングプレート、工具一式 |
特別付属品 | 照明装置、シグナルライト1段・2段・3段、チップコンベア、チップバケット、主軸高速仕様、刃先測定装置(チップ高さ測定用)、切削条件記憶数24種類、バーコードシステム、チップエアブロー装置(ヘッド部ノズル方式：1本)、オイルミスト装置(ヘッド部ノズル方式：1本)、マグネットチャック、マグネットチャック取付・連動、チップガード、指定色、工具長自動補正機能 |
備考 | ・ワークサイズ(厚み)は、電磁チャックなしの場合の値です。
・ハンドル送りは1回転の値です。
・主軸回転数25～3000min-1はオプションです。
・隣接工具がない場合の工具本数は3本、ある場合は6本です。
・工具径には制限があります。 |
| メーカーHP | |
