帝国チャック株式会社

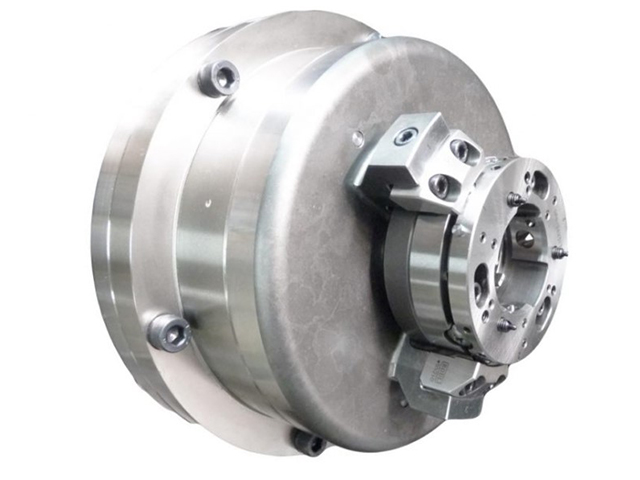

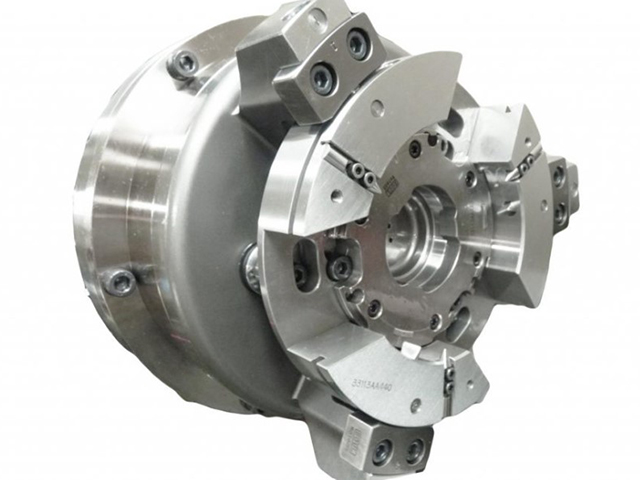

ゲージタイプギヤチャック GC-10012

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ダイヤフラムチャック
製品名	ゲージタイプギヤチャック GC-10012
特長・特徴	●ギヤピッチライン基準のダイヤフラムチャック
爪数	3
爪のストローク (mm)	0.25
把握力 (kN)	11.2, 22.3
把握範囲 (mm)	70～100
使用空気圧 (MPa)	0.45
質量 (kg)	26.5

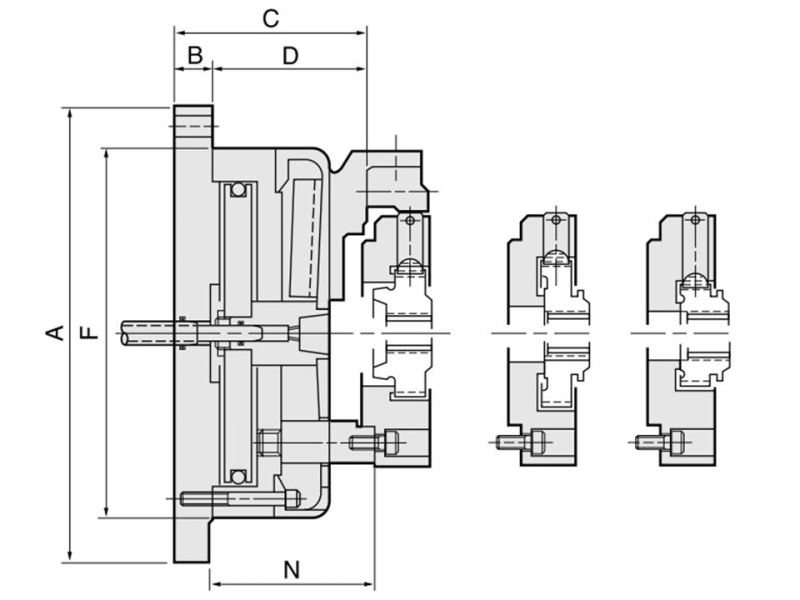

A	284mm
B	19.1mm
C	96.8mm
D	77.7mm
F	251.0mm
N	85mm
備考	・把握力は11.2kN=1140kgf(シングル)、22.3kN=2280kgf(ダブル)です。・使用空気圧は0.45MPa=4.59kgf/cm2です。
