帝国チャック株式会社

ゲージタイプギヤチャック GC-8012

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ダイヤフラムチャック
製品名	ゲージタイプギヤチャック GC-8012
特長	●ギヤピッチライン基準のダイヤフラムチャック
爪数	3
爪のストローク (mm)	0.25
把握力 (kN)	7.1, 14.1
標準把握範囲 (mm)	40～70
使用空気圧 (MPa)	0.45
質量 (kg)	20.2

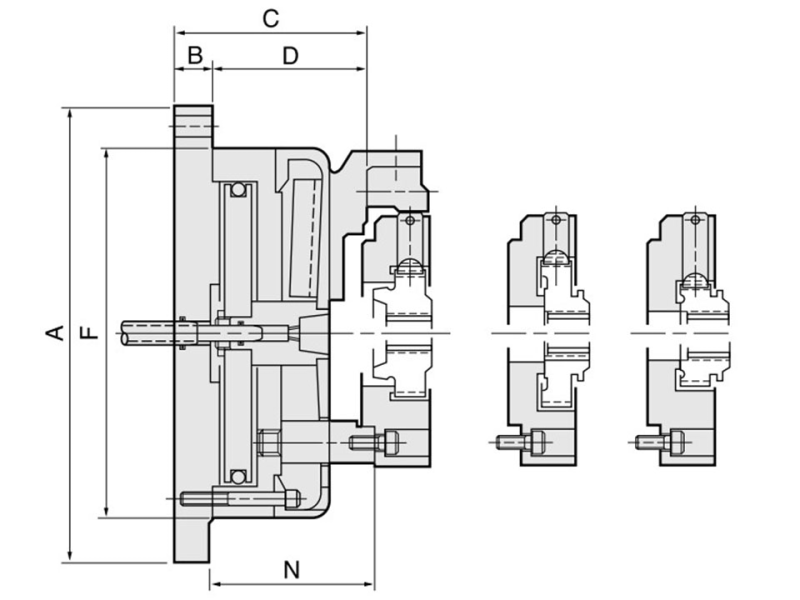

A	246mm
B	19.1mm
C	96.8mm
D	77.7mm
F	212.9mm
N	70mm
備考	・把握力は7.1kN=120kgf(シングル)、14.1kN=1440kgf(ダブル)です。・使用空気圧は0.45MPa=4.59kgf/cm2です。
メーカーHP
