帝国チャック株式会社

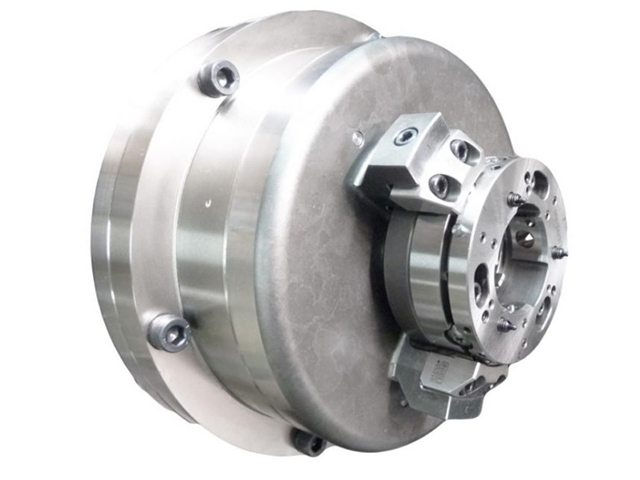

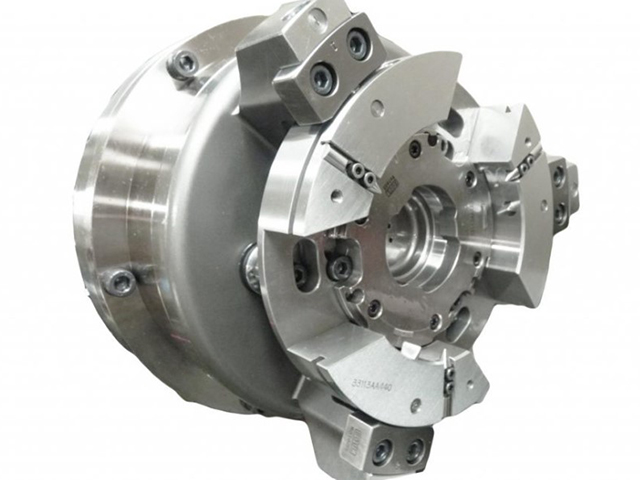

ゲージタイプギヤチャック GC-13012

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ダイヤフラムチャック
製品名	ゲージタイプギヤチャック GC-13012
特長・特徴	●ギヤピッチライン基準のダイヤフラムチャック
爪数	3
爪のストローク (mm)	0.35
把握力 (kN)	20.0, 40.0
標準把握範囲 (mm)	100～160
使用空気圧 (MPa)	0.45
質量 (kg)	43.2

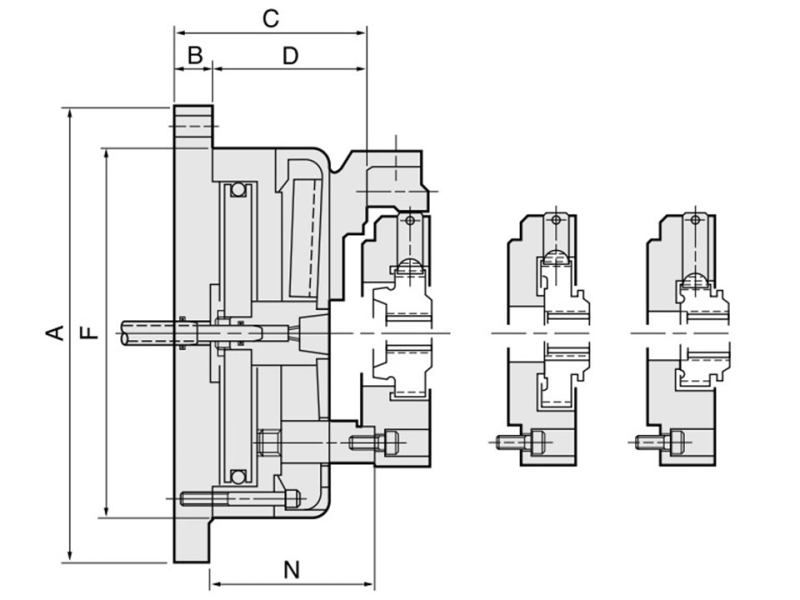

A	360mm
B	19.1mm
C	108.0mm
D	88.9mm
F	327.2mm
N	85mm
備考	・把握力は20.0kN=2040kgf(シングル)、40.0kN=4080kgf(ダブル)です。・使用空気圧は0.45MPa=4.59kgf/cm2です。
メーカーHP
