帝国チャック株式会社

ゲージタイプギヤチャック GC-17012

お気に入りに追加

メーカー	帝国チャック株式会社
分類	ダイヤフラムチャック
製品名	ゲージタイプギヤチャック GC-17012
特長	●ギヤピッチライン基準のダイヤフラムチャック
爪数	3
爪のストローク (mm)	0.40
把握力 (kN)	35.3, 70.6
標準把握範囲 (mm)	160～250
使用空気圧 (MPa)	0.45
質量 (kg)	89.1

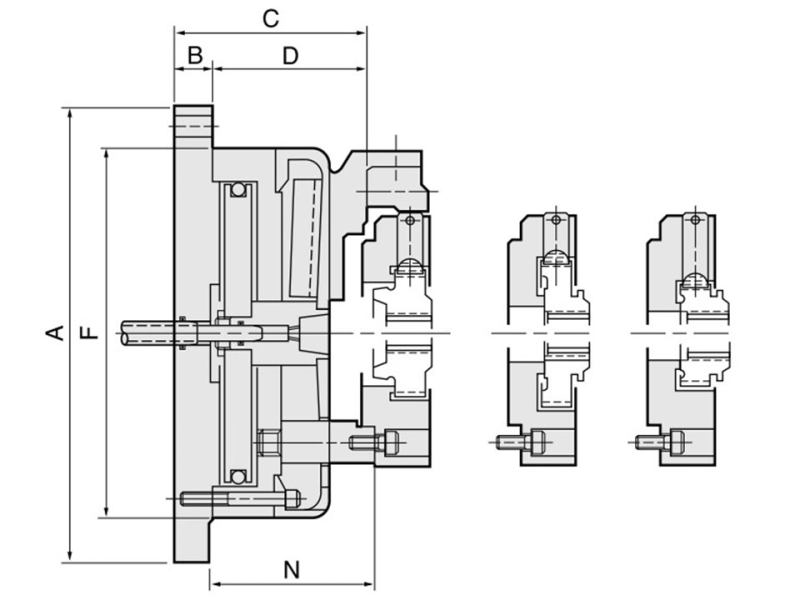

A	476mm
B	19.1mm
C	109.5mm
D	90.4mm
F	428.9mm
N	85mm
備考	・把握力は35.3kN=3600kgf(シングル)、70.6kN=7200kgf(ダブル)です。・使用空気圧は0.45MPa=4.59kgf/cm2です。
