黒田精工株式会社

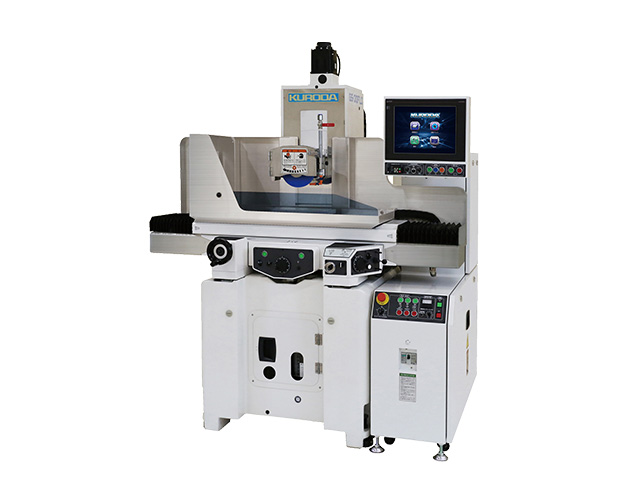

GS-30V

お気に入りに追加
メーカー 黒田精工株式会社
分類 NC平面研削盤
型番 GS-30V
特長
●精密成形平面研削盤
制御装置メーカー
三菱電機
制御装置
メルダス
主軸貫通穴径
(mm)
 φ : 31.75
主軸回転数 (min-1)
 2800
テーブルサイズ
(mm)
 L : 500 W : 150
T溝の幅
13
T溝の数
1
テーブル上面から砥石下面までの距離
(mm)
 40～375
テーブル最大移動量
(mm)
 左右 : 580 前後 : 200
チャックサイズ
(mm)
 L : 380, 450 W : 110, 150 H : 70, 125
左右送り速度
(m/min)
 3～25
左右ハンドル1回転の送り量
(mm)
 90
前後ハンドル1回転送り量
(mm)
 5.0
前後ハンドルダイヤル1目盛
(mm)
 0.02
前後ハンドル微動送り1回転
オプション対応
前後ハンドル1目盛(最小送り)
オプション対応
前後自動送り量
(mm)
 0.5～4
前後早送り速度
(mm/min)
 100～800, 100～900
上下ハンドル1回転
(mm)
 1.0
上下ハンドル1目盛
(mm)
 0.005
上下微動1目盛
(mm)
 0.002
上下自動切込量
(mm)
 0.002～0.02
上下早送り速度
(mm/min)
 500
最大積載質量
(kg)
 50
砥石サイズ (mm)
 D : 180, 205 W : 6～25 d : 31.75
給油ポンプ (W)
 4
左右送り用 ACサーボモータ
(kW)
 0.75
上下送り用 ACサーボモータ
(kW)
 1
前後送り用 ACサーボモータ
(kW)
 0.4
所要電力 (kVA)
 10.589195954089
床面サイズ (mm)
 W : 2640 D : 1600
所要高さ (mm)
 H : 1800
機械サイズ (mm)
 W : 1650 D : 1470 H : 1760
機械重量 (kg)
 1280
塗装色
マンセルNo.2.5G7/2
備考
チャックサイズは平面式が長さ450mmx幅150mmx高さ70mm、可傾式が長さ380mmx幅110mmx高さ125mmです。 最大積載質量はチャックを除きます。 上下微動1目盛はインチングです。
