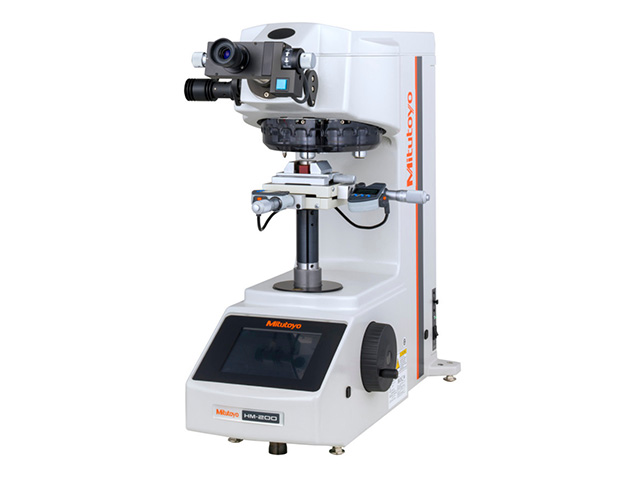

| メーカー | 株式会社ミツトヨ |
| 分類 | 硬さ試験機 |
| 製品名 | マイクロビッカ−ス硬さ試験機 HM-220 |
特長・特徴 | ●電磁力(フォースモーター)方式の負荷機構を採用。
●試験力を自由に選択できます。
●計測顕微鏡によるくぼみの測長
●用途に合わせたシステムA～Dまで4種類ご用意しております。
システムA：タッチ方式のカラー操作パネル
システムB：ソフトウェアAVPAKによる自動読取機能を備えたシステム
システムC：システムBの昨日に加えて、電動ステージを備えたシステム
システムD：システムC、Dの機能に加えてオートフォーカス機能を備えたシステム |
試験力(mN)
| 0.4903, 0.9807, 1.961, 2.942, 4.903, 9.807, 19.61, 29.24, 49.03, 98.07, 196.1, 294.2, 490.3, 980.7, 1961, 2942, 4903, 9807, 19610 |
試験力制御 | 電磁力方式(ボイスコイルモータ) |
試験力切替 | システムA：本体タッチパネルにより設定
システムB：AVPAKにより設定
システムC：AVPAKにより設定
システムD：AVPAKにより設定 |
試験力除荷時間
(sec) | 1～99(1s単位任意設定可) |
試験力負荷時間
(sec) | 1～99(1s単位任意設定可) |
試験力保持時間
(sec) | 0～999(1s単位任意設定可) |
圧子接近速度
(μm/s) | HV0.030以下：可変2～60(1単位で設定可)
HV0.031以上：固定60 |
光学部光学系
| 無限遠補正光学系 |
撮像範囲 (mm) | システムB/C/D：撮像範囲0.118（H）×0.089（V）mm |
実視野 (mm) |
φ : 0.28
|
対応規格 | ISO 6507-2, JIS B7725 |
最大ワーク寸法
(mm) |
D : 160
H : 72, 133
|
圧子軸取付可能本数
| 最大2本搭載可能 |
対物レンズ取付可能本数
| 最大4本搭載可能 |
ターレット駆動方法
| モータによる電動駆動(手動操作可) |
ターレット操作方法
| システムA：本体タッチパネル
システムB：AVPAK
システムC：AVPAKおよびリモートボックス
システムD：AVPAKおよびリモートボックス |
計測顕微鏡(オクラ)
| システムA：エンコーダ搭載測長顕微鏡(接眼レンズ10x付属)
システムB：工場オプション
システムC：工場オプション
システムD：工場オプション |
光源 | 白色LED |
照明開口絞り
| 可変絞り |
本体寸法 (mm) |
W : 315
D : 586, 670
H : 581, 683
|
質量 (kg) | 38.5 |
電源 | AC100V, 50/60 Hz |
消費電力 | 44W |
データ出力 | RS-232C, デジマチック, USB2.0 TypeA(USBメモリ用), USB2.0 TypeB |
対応硬さ | ビッカース硬さ, ヌープ硬さ, 破壊じん性 |
PC有無 | 無 |
試験力範囲 (gf) | 10～1000 |
動作保証温度
(℃) | 5～40 |
推奨湿度条件
| 80％RH以下(結露しないこと) |
保存温度 (℃) | -10～50 |
保存湿度 | 5～90％RH以下(結露しないこと) |

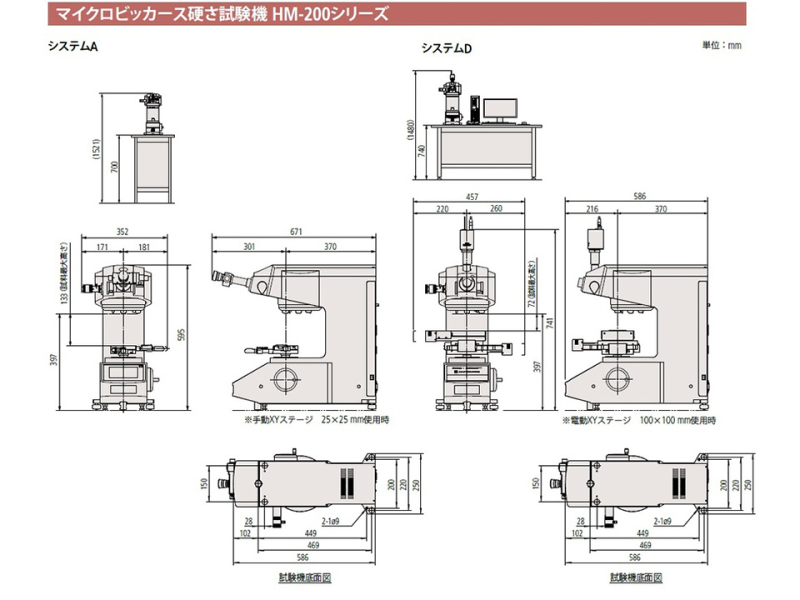

備考 | ・ワーク最大寸法は、手動XYステージ25mmの場合は奥行160×高さ133mm、電動XYステージ100mm+AFステージの場合は奥行160×高さ72mmです。
・外観寸法はシステムAが約315(W)×670(D)×581(H)mm、システムB/C/Dが約315(W)×586(D)×683(H)mmです。
・刻線フォーカス(共焦点パターン投影によるフォーカス補助機能)付です。 |
| メーカーHP | |
