| メーカー | 株式会社ミツトヨ |
| 分類 | 硬さ試験機 |

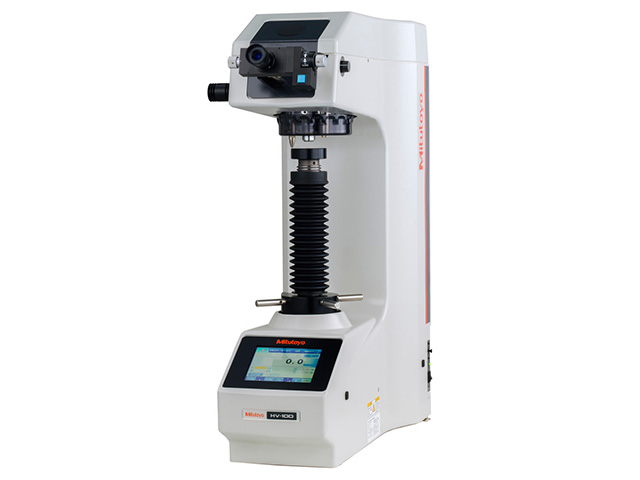

| 製品名 | ビッカ−ス硬さ試験機 HV-110 |
特長・特徴 | ●ビッカーズ硬さ試験だけでなく、各種硬さ試験も実施できるアドバンスドモデル。
●タッチパネル操作(試験力切換含む)
●計測顕微鏡によるくぼみの測長
●手動XYステージユニットによる位置決め(オプション)
●用途に合わせたシステムをA～Dまで4種類ご用意しております。
システムA：タッチ方式のカラー操作パネル
システムB：ソフトウェアAVPAKによる自動読取機能を備えたシステム
システムC：システムBの機能に加えて、電動ステージを備えたシステム
システムD：システムB、Cの機能に加えてオートフォーカス機能を備えたシステム |
試験力制御 | モータ駆動方式(負荷・保持・除荷), 荷重レバー方式 |
試験力切替 | システムA：本体タッチパネルにより設定
システムB：AVPAKにより設定
システムC：AVPAKにより設定
システムD：AVPAKにより設定 |
試験力機構 | 重錘 |
試験力保持時間
(sec) | 5～999(1s単位で設定可) |
読取時間 (sec) | 9.807, 19.61, 29.42, 49.03, 98.07, 196.1, 294.2, 490.3 |
圧子接近速度
(μm/s) | 60または150のどちらか選択 |
光学部光学系
| 無限遠補正光学系 |
対応規格 | ISO 6507-2, JIS B7725 |
最大ワーク寸法
(mm) |
D : 170
H : 132, 210
|
圧子軸取付可能本数
| 1本搭載 |
対物レンズ取付可能本数
| 最大3本搭載可能 |
ターレット駆動方法
| モータによる電動駆動 |
ターレット操作方法
| システムA：本体タッチパネル
システムB：AVPAK
システムC：AVPAKおよびリモートボックス
システムD：AVPAKおよびリモートボックス |
計測顕微鏡(オクラ)
| システムA：エンコーダ搭載測長顕微鏡(接眼レンズ10x付属)
システムB：工場オプション
システムC：工場オプション
システムD：工場オプション |
光源 | 白色LED |
照明開口絞り
| 可変絞り |
本体寸法 (mm) |
W : 306
D : 627, 698
H : 781, 874
|
質量 (kg) | 60 |
電源 | AC100V 50/60Hz |
消費電力 | 24W |
データ出力 | RS-232C, デジマチック, USB2.0 TypeA(USBメモリ用), USB2.0 TypeB |
対応硬さ | ビッカース硬さ, ヌープ硬さ, 破壊じん性, ブリネル硬さ |
PC有無 | 無 |
動作保証温度
(℃) | 5～40 |
精度保証温度
(℃) | 23±5 |
推奨湿度条件
| 80％RH以下(結露しないこと) |
保存温度 (℃) | -10～50 |
保存湿度 | 5～90%RH以下(結露しないこと) |
振動 | 10Hz以上の周波数で0.05m/s2 以下、10Hz以下の周波数で、振幅2μmP-P 以下 |
接地 | 接地端子の接地抵抗 100Ω以下(D種接地以上) |
高度 | 2000m以下 |
標準付属品 | ホルダー(ハンガーボルト) |

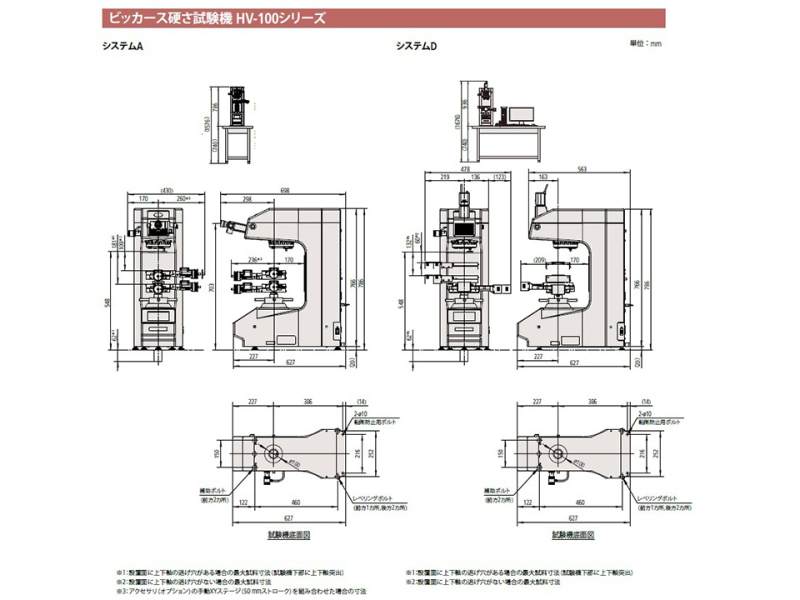

備考 | ・外観寸法はシステムAが約306(W)×698(D)×781(H)mm、システムB/C/Dが約306(W)×627(D)×874(H)mmです。また、突起物とステージを除きます。
・ワーク最大寸法はマニュアル本体＋平アンビルの場合が奥行170×高さ210mm、システム本体＋電動XYステージ50mm＋AFステージの場合が奥行170×高さ132mmです。 |
