| メーカー | 株式会社ミツトヨ |
| 分類 | 硬さ試験機 |

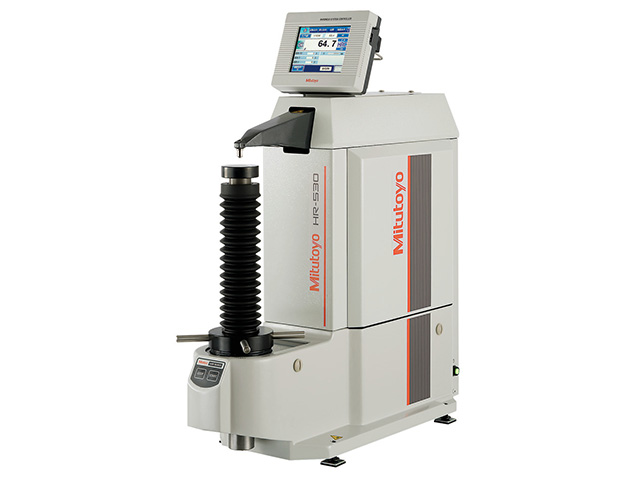

| 製品名 | ロックウェル硬さ試験機 HR-530 |
特長・特徴 | ●独自の電子制御の採用により、ロックウェル硬さ試験およびロックウェルスーパーフィシャル硬さだけでなく、ブリネル硬さ試験、押し込み深さブリネル試験、プラスチック試験の負荷シーケンスを備えた、1台で多用途な硬さ試験が可能です。
●切断しないと試験することができなかった内壁の硬さ試験が可能です。
●タッチパネル表示器に統計演算機能やグラフィック機能、多彩な表示画面を搭載しました。試験機上部への取り付けも可能ですので、設置スペースに制限のある場合に大変便利です。取り付けには、付属品の表示器取付板を使用します。
●硬さ評価に必要な最大値、最小値、平値など、統計演算の数値表示やX¯ -R管図やヒストグラムの表示が可能です。 |
試験力(スーパーフィシャル)
(N) | 147.1, 294.2, 441.3 |
試験力(ブリネル)
(N) | 61.29, 98.07, 153.2, 245.2, 294.2, 306.5, 612.9, 980.7, 1226, 1839 |
試験力(ロックウェル)
(N) | 588.4, 980.7, 1471 |
試験力制御 | 自動 |
試験力切替 | 表示器で操作 |
試験力保持時間
(sec) | 1～120(1s単位で任意設定可) |
初試験力 (N) | 29.42, 98.07 |
対応規格 | ISO 6508-2, JIS B7726 |
パイプ状試料の許容内径
(mm) | 最大穴直径35 (特別仕様の圧子使用時は22) |
最大積載質量
(kg) | 20 |
テーブル上下機構
| 手動(自動ハンドブレーキと自動負荷シーケンス) |
最大ワーク寸法
(mm) |
D : 150
H : 250
|
タッチパネル表示器サイズ
(mm) | 191(W)×147(D)×71(H) |
本体寸法 (mm) |
W : 250
D : 667
H : 621
|
質量 (kg) | 61 |
電源 | AC100~240V 50/60 kHz |
データ出力 | RS-232C, USB2.0 TypeB, USB2.0 TypeA(USBメモリ用), デジマチック |
対応硬さ | ロックウェル硬さ, ロックウェルスーパーフィシャル硬さ, ブリネル硬さ, 押込み深さブリネル硬さ, プラスチック硬さ |
対応言語 | 日本語, 英語, ドイツ語, フランス語, イタリア語, スペイン語, 韓国語, 中国語(繁体字), 中国語(簡体字), トルコ語, ポルトガル語, ハンガリー語, ポーランド語, チェコ語, オランダ語 |
操作部 | カラータッチパネル |
表示 | 硬さ値, 試験条件, 合否判定結果, X-R管理図, 硬さ換算値, 換算機能[HV.HK.HR (ロックウェル硬さ A.B.C.D.E.F.G./ロックウェルスーパーフィシャル15T.30T.45T.15N.30N.45N), HS, HB 引張強さ)
|
硬さ値最小表示
| 0.1 |
硬さ値表示桁
| 最大6桁 (小数点とマイナス符号を含む) |
その他 | 合否判定機能, 連続試験機能(同一厚試料に対して), 円筒補正, 球面補正, オフセット補正, 多点補正機能, 統計演算機能 (最大, 最小, 平均値, 標準偏差, 上限値, 下限値, 合格数, 範囲, 不合格数), グラフ作成機能 (X-R管理図) |
