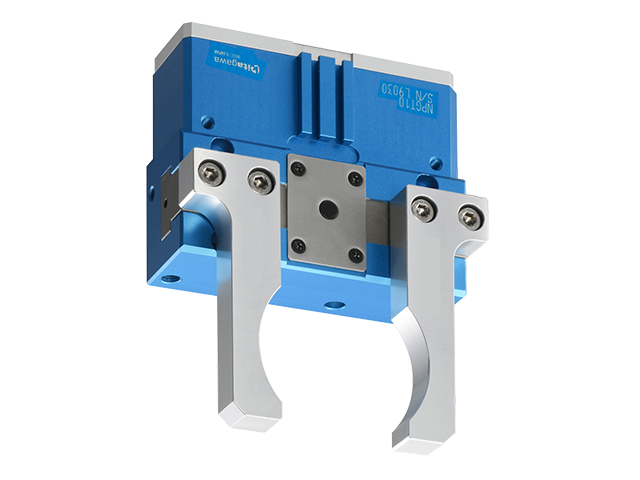

NPGT12
株式会社北川鉄工所
NPGT12
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社北川鉄工所
分類
ロボットハンド・グリッパ
製品名
NPGT12

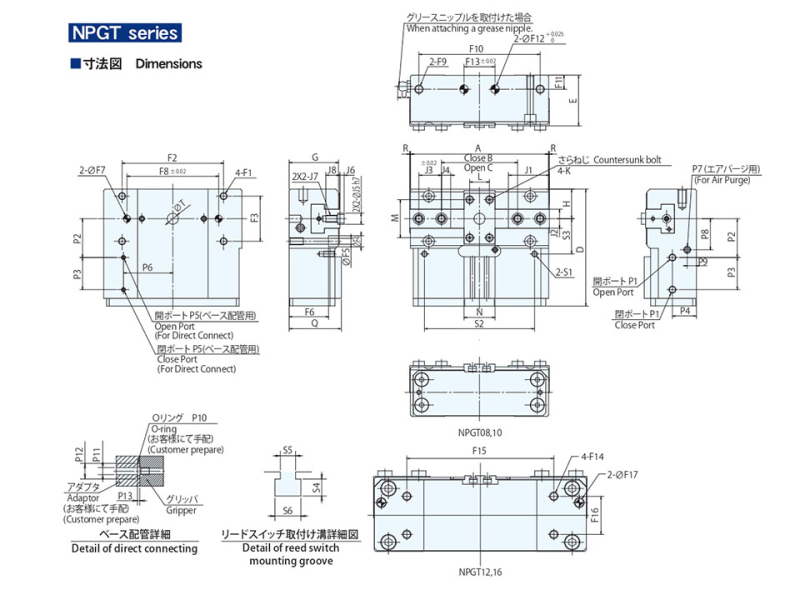

外形寸法A
(mm)
150
外形寸法B
(mm)
60.4
外形寸法C
(mm)
87
外形寸法D
(mm)
116
外形寸法E
(mm)
53
外形寸法G
(mm)
52.5
外形寸法H
(mm)
30
外形寸法K
(mm)
M3
外形寸法L
(mm)
32
外形寸法M
(mm)
40
外形寸法N
(mm)
22
外形寸法Q
(mm)
53.5
外形寸法R
(mm)
0.5
外形寸法T
(mm)
φ11
外形寸法U
(mm)
9
ジョー取付け部寸法J1
(mm)
39.5
ジョー取付け部寸法J2
(mm)
21
ジョー取付け部寸法J3
(mm)
24
ジョー取付け部寸法J4
(mm)
8
ジョー取付け部寸法J5
(mm)
10
ジョー取付け部寸法J6
(mm)
4
ジョー取付け部寸法J7
(mm)
M6
ジョー取付け部寸法J8
(mm)
15
本体固定部寸法F1
(mm)
M8×d12
本体固定部寸法F2
(mm)
110
本体固定部寸法F3
(mm)
45
本体固定部寸法F4
(mm)
φ11
本体固定部寸法F5
(mm)
φ6.6
本体固定部寸法F6
(mm)
43.5
本体固定部寸法F7
(mm)
φ8(+0.025)×d11
本体固定部寸法F8
(mm)
100(±0.02)
本体固定部寸法F9
(mm)
M10×d15
本体固定部寸法F10
(mm)
130
本体固定部寸法F11
(mm)
16.5
本体固定部寸法F12
(mm)
φ10(+0.025)×d12
本体固定部寸法F13
(mm)
40(±0.02)
本体固定部寸法F14
(mm)
M6×d10.5
本体固定部寸法F15
(mm)
104
本体固定部寸法F16
(mm)
27
本体固定部寸法F17
(mm)
φ6(+0.025)×d20.5
空圧供給部寸法P1
(mm)
M5
空圧供給部寸法P2
(mm)
38.5
空圧供給部寸法P3
(mm)
30.8
空圧供給部寸法P4
(mm)
25.5
空圧供給部寸法P5
(mm)
M5
空圧供給部寸法P6
(mm)
58
空圧供給部寸法P7
(mm)
M5
空圧供給部寸法P8
(mm)
31.5
空圧供給部寸法P9
(mm)
10.5
空圧供給部寸法P10
(mm)
S8(NOK規格)
空圧供給部寸法P11
(mm)
φ5
空圧供給部寸法P12
(mm)
φ10.3
空圧供給部寸法P13
(mm)
1
スイッチ取付け部寸法(近接スイッチ)S1
(mm)
M5
スイッチ取付け部寸法(近接スイッチ)S2
(mm)
120
スイッチ取付け部寸法(近接スイッチ)S3
(mm)
35
スイッチ取付け部寸法(リードスイッチ)S4
(mm)
3.6
スイッチ取付け部寸法(リードスイッチ)S5
(mm)
3.2
スイッチ取付け部寸法(リードスイッチ)S6
(mm)
5.5
備考
・外形寸法Uは、R→Uです。
・ジョー取付け部寸法J5は、h7です。
・オプションで近接スイッチブラケット、測長スケールがあります。
