株式会社北川鉄工所

NTS313

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社北川鉄工所
分類	ロボットハンド・グリッパ

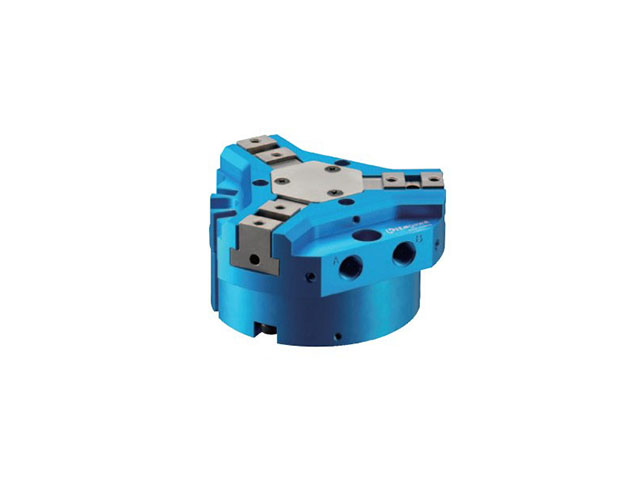

製品名	NTS313

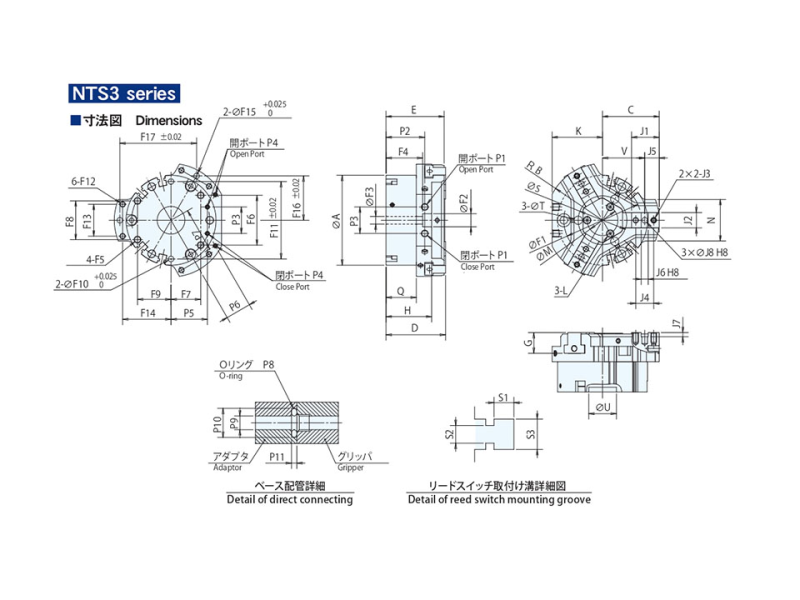

外形寸法A (mm)	φ125
外形寸法B (mm)	74.5
外形寸法C (mm)	75
外形寸法D (mm)	67
外形寸法E (mm)	66
外形寸法G (mm)	25
外形寸法H (mm)	46.5
外形寸法K (mm)	63
外形寸法L (mm)	M3
外形寸法M (mm)	φ35
外形寸法N (mm)	49
外形寸法Q (mm)	32.5
外形寸法S (mm)	φ59
外形寸法T (mm)	φ10×d17
外形寸法U (mm)	φ20×d3.5
外形寸法V (mm)	46～58
ジョー取付け部寸法J1 (mm)	35
ジョー取付け部寸法J2 (mm)	21
ジョー取付け部寸法J3 (mm)	M6×d9
ジョー取付け部寸法J4 (mm)	24
ジョー取付け部寸法J5 (mm)	17
ジョー取付け部寸法J6 (mm)	8
ジョー取付け部寸法J7 (mm)	4.5
ジョー取付け部寸法J8 (mm)	φ6×d8
本体固定部寸法F1 (mm)	φ112
本体固定部寸法F2 (mm)	φ14
本体固定部寸法F3 (mm)	φ9
本体固定部寸法F4 (mm)	38.5
本体固定部寸法F5 (mm)	M8×d12
本体固定部寸法F6 (mm)	72
本体固定部寸法F7 (mm)	42.9
本体固定部寸法F8 (mm)	56
本体固定部寸法F9 (mm)	48.5
本体固定部寸法F10 (mm)	φ6(+0.025)×d10
本体固定部寸法F11 (mm)	112(±0.02)
本体固定部寸法F12 (mm)	M5×d8
本体固定部寸法F13 (mm)	39
本体固定部寸法F14 (mm)	65.5
本体固定部寸法F15 (mm)	φ6(+0.025)×d5
本体固定部寸法F16 (mm)	58.89(±0.02)
本体固定部寸法F17 (mm)	102(±0.02)
空圧供給部寸法P1 (mm)	G1/8
空圧供給部寸法P2 (mm)	39.5
空圧供給部寸法P3 (mm)	38.6
空圧供給部寸法P4 (mm)	M5
空圧供給部寸法P5 (mm)	53.1
空圧供給部寸法P6 (mm)	29
空圧供給部寸法P7 (mm)	62
空圧供給部寸法P8 (mm)	S8(NOK規格)
空圧供給部寸法P9 (mm)	φ5
空圧供給部寸法P10 (mm)	φ10.3
空圧供給部寸法P11 (mm)	1
スイッチ取付け部寸法(リードスイッチ)S1 (mm)	3.6
スイッチ取付け部寸法(リードスイッチ)S2 (mm)	3.2
スイッチ取付け部寸法(リードスイッチ)S3 (mm)	5.5
ジョーストローク(直径) (mm)	24
把持力(測定距離) (mm)	20
把持力(外径把握) (N)	3180
把持力(内径把握) (N)	3400
繰り返し精度 (mm)	-0.01～0.01
本体質量 (kg)	2.25
流体消費量 (cm3/往復)	201
使用空圧力 (MPa)	0.2～0.8
周囲温度 (℃)	5～60
備考	・外形寸法Uは、H8です。・ジョー取付け部寸法J6は、H8です。・ジョー取付け部寸法J8は、H8です。・把持力は、供給空圧力0.6MPaでの値です。・オプションで近接スイッチブラケットがあります。
