メーカー 株式会社北川鉄工所
分類 ロボットハンド・グリッパ

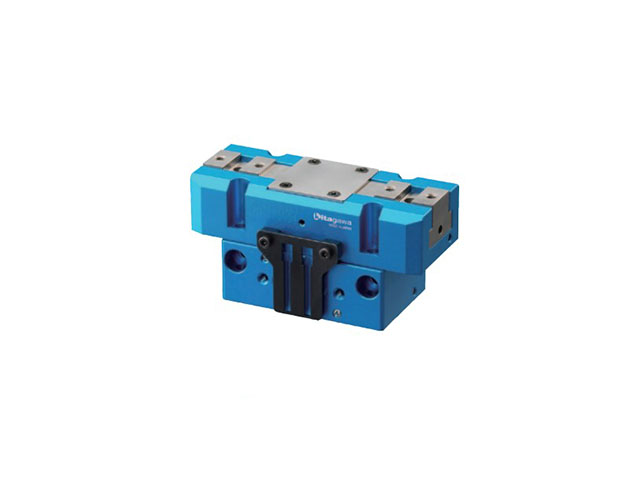

製品名 NTS216

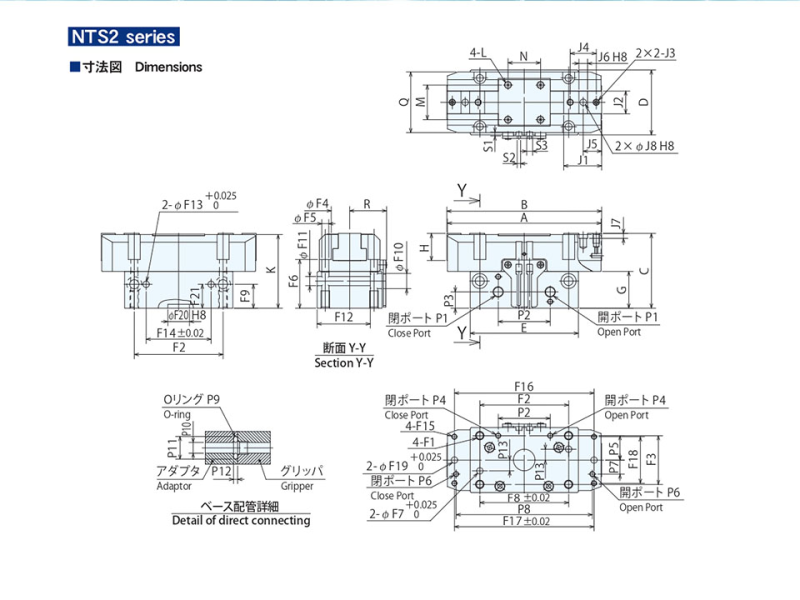

外形寸法A (mm)
187
外形寸法B (mm)
156~188
外形寸法C (mm)
83
外形寸法D (mm)
72
外形寸法E (mm)
120
外形寸法F (mm)
40
外形寸法H (mm)
32
外形寸法K (mm)
82
外形寸法L (mm)
M3
外形寸法M (mm)
36
外形寸法N (mm)
40
外形寸法Q (mm)
67
外形寸法R (mm)
42
ジョー取付け部寸法J1
(mm)
46
ジョー取付け部寸法J2
(mm)
28.5
ジョー取付け部寸法J3
(mm)
M8×d12
ジョー取付け部寸法J4
(mm)
32
ジョー取付け部寸法J5
(mm)
23
ジョー取付け部寸法J6
(mm)
10
ジョー取付け部寸法J7
(mm)
4.5
ジョー取付け部寸法J8
(mm)
φ8×d12
本体固定部寸法F1
(mm)
M8×d16
本体固定部寸法F2
(mm)
100
本体固定部寸法F3
(mm)
56
本体固定部寸法F4
(mm)
φ11
本体固定部寸法F5
(mm)
φ6.6
本体固定部寸法F6
(mm)
50
本体固定部寸法F7
(mm)
φ6(+0.025)×d10
本体固定部寸法F8
(mm)
100(±0.02)
本体固定部寸法F9
(mm)
23
本体固定部寸法F10
(mm)
φ14
本体固定部寸法F11
(mm)
φ8.5
本体固定部寸法F12
(mm)
59
本体固定部寸法F13
(mm)
φ6(+0.025)×d10
本体固定部寸法F14
(mm)
76(±0.02)
本体固定部寸法F15
(mm)
M5×d9
本体固定部寸法F16
(mm)
174
本体固定部寸法F17
(mm)
150
本体固定部寸法F18
(mm)
54
本体固定部寸法F19
(mm)
φ6(+0.025)×d7
本体固定部寸法F20
(mm)
φ40×d3.5
本体固定部寸法F21
(mm)
23
空圧供給部寸法P1
(mm)
G1/8
空圧供給部寸法P2
(mm)
56
空圧供給部寸法P3
(mm)
15
空圧供給部寸法P4
(mm)
M5
空圧供給部寸法P5
(mm)
26
空圧供給部寸法P6
(mm)
M5
空圧供給部寸法P7
(mm)
18
空圧供給部寸法P8
(mm)
167
空圧供給部寸法P9
(mm)
S8(NOK規格)
空圧供給部寸法P10
(mm)
φ5
空圧供給部寸法P11
(mm)
φ10.3
空圧供給部寸法P12
(mm)
1
空圧供給部寸法P13
(mm)
0
スイッチ取付け部寸法(リードスイッチ)S1
(mm)
3.6
スイッチ取付け部寸法(リードスイッチ)S2
(mm)
3.2
スイッチ取付け部寸法(リードスイッチ)S3
(mm)
5.5
ジョーストローク(直径)
(mm)
32
把持力(測定距離)
(mm)
20
把持力(外径把握)
(N)
1520
把持力(内径把握)
(N)
1690
繰り返し精度
(mm)
-0.01~0.01
本体質量 (kg)
2.52
流体消費量 (cm3/往復)
123.2
使用空圧力 (MPa)
0.2~0.8
周囲温度 (℃)
5~60
備考
・ジョー取付け部寸法J6は、H8です。
・本体固定部寸法F20は、H8です。
・把持力は、供給空圧力0.6MPaでの値です。
・オプションで近接スイッチブラケットがあります。
