メーカー | 株式会社北川鉄工所 |
分類 | ロボットハンド・グリッパ |

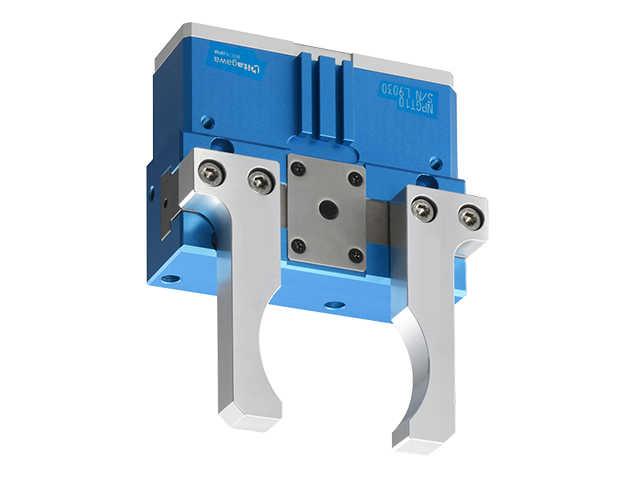

製品名 | NPGT08 |

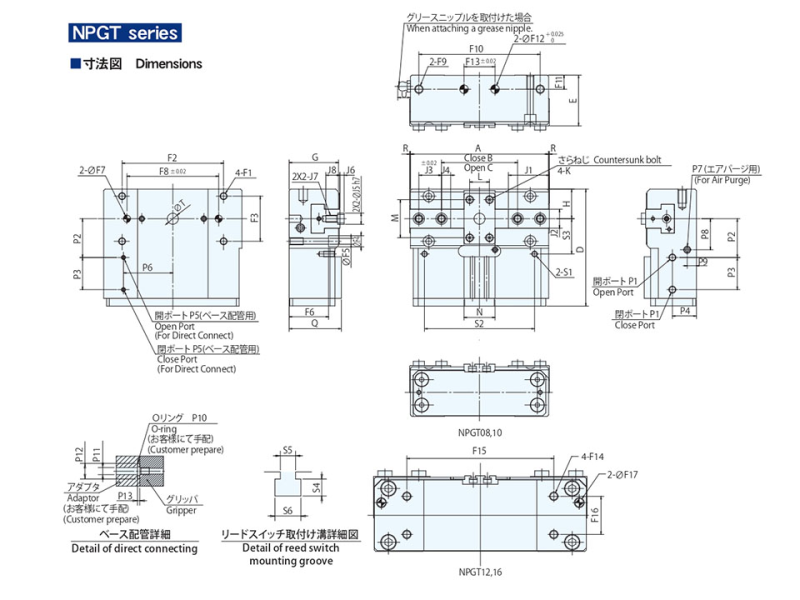

外形寸法A (mm) | 98 |
外形寸法B (mm) | 37.2 |
外形寸法C (mm) | 54 |
外形寸法D (mm) | 83 |
外形寸法E (mm) | 36 |
外形寸法G (mm) | 35 |
外形寸法H (mm) | 21 |
外形寸法K (mm) | M2.5 |
外形寸法L (mm) | 14 |
外形寸法M (mm) | 27 |
外形寸法N (mm) | 22 |
外形寸法Q (mm) | 37 |
外形寸法R (mm) | 0.5 |
外形寸法U (mm) | 9 |
ジョー取付け部寸法J1 (mm) | 29 |
ジョー取付け部寸法J2 (mm) | 13.5 |
ジョー取付け部寸法J3 (mm) | 16 |
ジョー取付け部寸法J4 (mm) | 6.5 |
ジョー取付け部寸法J5 (mm) | 8 |
ジョー取付け部寸法J6 (mm) | 3 |
ジョー取付け部寸法J7 (mm) | M5 |
ジョー取付け部寸法J8 (mm) | 10 |
本体固定部寸法F1 (mm) | M5×d10 |
本体固定部寸法F2 (mm) | 72 |
本体固定部寸法F3 (mm) | 32 |
本体固定部寸法F4 (mm) | φ8 |
本体固定部寸法F5 (mm) | φ4.2 |
本体固定部寸法F6 (mm) | 28 |
本体固定部寸法F7 (mm) | φ5(+0.025)×d8 |
本体固定部寸法F8 (mm) | 65(±0.02) |
本体固定部寸法F9 (mm) | M8×d12 |
本体固定部寸法F10 (mm) | 86 |
本体固定部寸法F11 (mm) | 10 |
本体固定部寸法F12 (mm) | φ6(+0.025)×d8 |
本体固定部寸法F13 (mm) | 22(±0.02) |
空圧供給部寸法P1 (mm) | M5 |
空圧供給部寸法P2 (mm) | 27.5 |
空圧供給部寸法P3 (mm) | 22.8 |
空圧供給部寸法P4 (mm) | 17 |
空圧供給部寸法P5 (mm) | M3 |
空圧供給部寸法P6 (mm) | 35 |
空圧供給部寸法P7 (mm) | M5 |
空圧供給部寸法P8 (mm) | 22 |
空圧供給部寸法P9 (mm) | 6.5 |
空圧供給部寸法P10 (mm) | S4(NOK規格) |
空圧供給部寸法P11 (mm) | φ3 |
空圧供給部寸法P12 (mm) | φ6.6 |
空圧供給部寸法P13 (mm) | 1 |
スイッチ取付け部寸法(近接スイッチ)S1 (mm) | M4 |
スイッチ取付け部寸法(近接スイッチ)S2 (mm) | 78 |
スイッチ取付け部寸法(近接スイッチ)S3 (mm) | 25 |
スイッチ取付け部寸法(リードスイッチ)S4 (mm) | 3.6 |
スイッチ取付け部寸法(リードスイッチ)S5 (mm) | 3.2 |
スイッチ取付け部寸法(リードスイッチ)S6 (mm) | 5.5 |
備考 | ・外形寸法Uは、R→Uです。
・ジョー取付け部寸法J5は、h7です。
・オプションで近接スイッチブラケット、測長スケールがあります。 |
