| メーカー | 株式会社ミツトヨ |
| 分類 | 非接触式三次元画像測定機 |

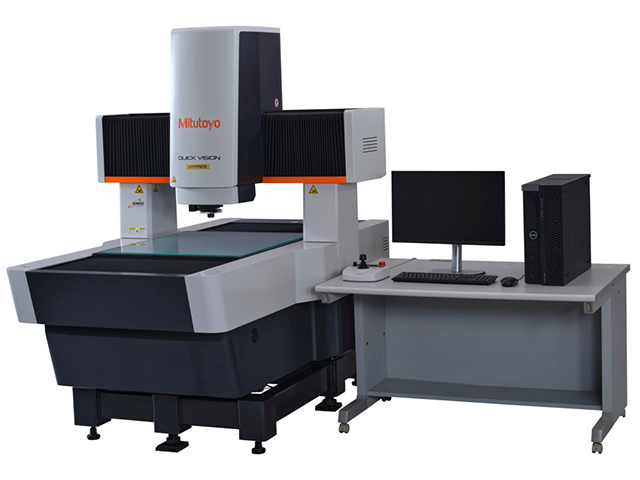

| 製品名 | QUICK VISION Hyper Proシリーズ QV-H606T1C-E |
特長 | ●高分解能、高精度スケールを搭載した高精度モデルです。
●測定物に瞬時にピント合わせが可能なトラッキングオートフォーカス搭載モデルを設定、大幅なスループット向上が可能です。
●XY本体駆動とストロボ照明を同期させることにより、ステージが停止しないノンストップ画像測定を行い、圧倒的に測定時間を短縮できるストリーム機能を装備することが可能です。
●汎用性の高い白色LED照明モデルとエッジ検出能力を高めたRGBカラーLED 照明をラインアップしました。
●測定機本体温度センサと測定物温度センサを用いた自動温度補正機能を標準搭載しています。（本機能搭載モデルは、符号 QV-H□□□T1□-Eとなります。）
●デジタル変倍機能により、さらなる拡大表示が可能となりました。
●2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。 |
測定範囲 (mm) |
X : 600
Y : 650
Z : 250
|
測定精度(EUX/EUY,MPE)
(μm) | (0.8+2L/1000) |
測定精度(EUXY,MPE)
(μm) | (1.4+3L/1000) |
測定精度(EUZ,MPE)
(μm) | (1.5+2L/1000) |
最大積載質量
(kg) | 40 |
観察装置 | プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明タイプ | 垂直落射照明：RGBカラーLED
透過照明：白色LED
リング照明：RGBカラーLED |
スケール分解能
(μm) | 0.02 |
温度補正機能
| 自動温度補正 |
載物ガラス寸法
(mm) | 697×758 |

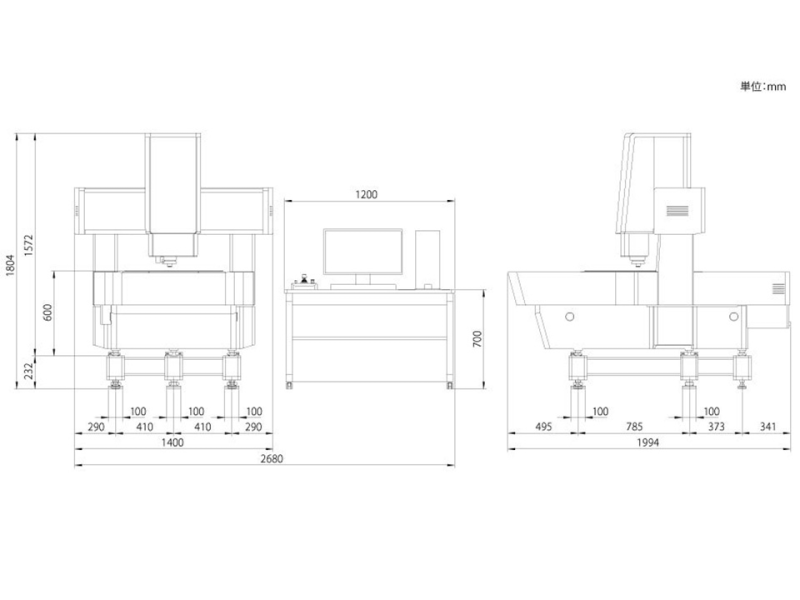

床面サイズ (mm) |
W : 1994
D : 1400
|
機械サイズ (mm) |
H : 1572
|
機械重量 (kg) | 1465 |
備考 | ・本体寸法は突起部を除き、専用設置台を含みます。
・機械重量は設置台を含みます。設置台を除いた機械重量は1330kgです。 |
