株式会社ミツトヨ

QUICK VISION Apex Proシリーズ QV-X404P1L-E

お気に入りに追加
メーカー 株式会社ミツトヨ
分類 非接触式三次元画像測定機

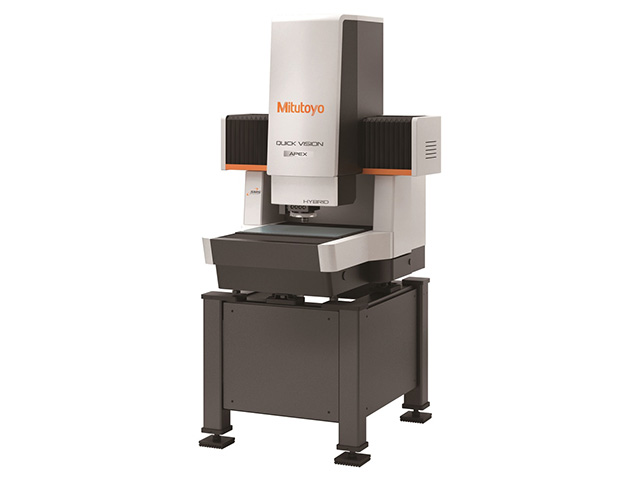

製品名 QUICK VISION Apex Proシリーズ QV-X404P1L-E
特長
●ストロボスナップ機能が標準搭載され、高速測定が可能となったクイックビジョンの上位モデルです。
●測定物に瞬時にピント合わせが可能なトラッキングオートフォーカス搭載モデルを設定、大幅なスループット向上が可能です。(本機能搭載モデルは、符号 QV-X□□□T1□-Eとなります。)
●XY本体駆動とストロボ照明を同期させることにより、ステージが停止しないノンストップ画像測定を行い、圧倒的に測定時間を短縮できるストリーム機能を装備することが可能です。
●デジタル変倍機能により、さらなる拡大表示が可能となりました。
●2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。
測定範囲 (mm)
X : 400 Y : 400 Z : 250
測定精度(EUX/EUY,MPE)
(μm)
(1.5+3L/1000)
測定精度(EUXY,MPE)
(μm)
(2.0+4L/1000)
測定精度(EUZ,MPE)
(μm)
(1.5+4L/1000)
最大積載質量
(kg)
40
観察装置
プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系
照明タイプ
垂直落射照明:白色LED
透過照明:白色LED
リング照明:白色LED
スケール分解能
(μm)
0.1
温度補正機能
手動温度補正
トラッキングオートフォーカス装置
493×551

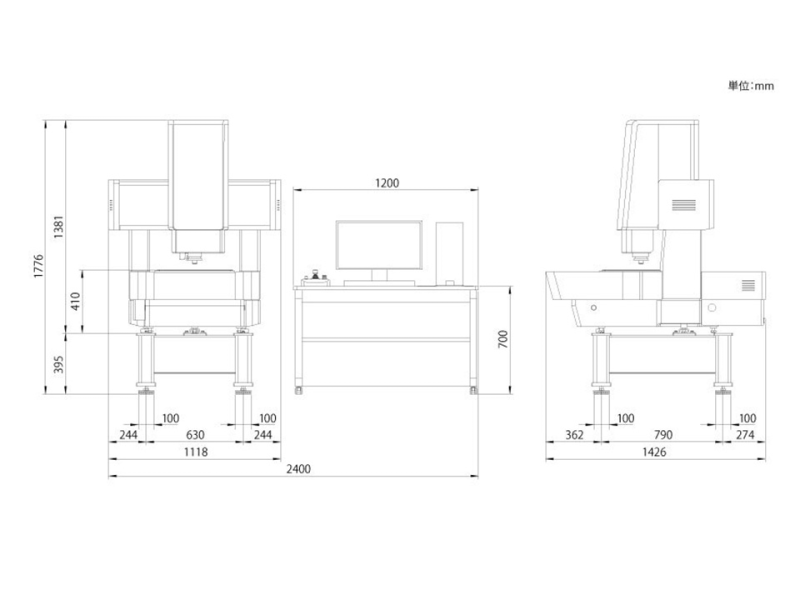

床面サイズ (mm)
W : 1426 D : 1118
機械サイズ (mm)
H : 1381
機械重量 (kg)
640
備考
・本体サイズは突起部、専用設置台を含みません。
・機械重量は設置台を含みます。設置台を除いた機械重量は540kgです。
