| メーカー | 株式会社ミツトヨ |
| 分類 | 非接触式三次元画像測定機 |

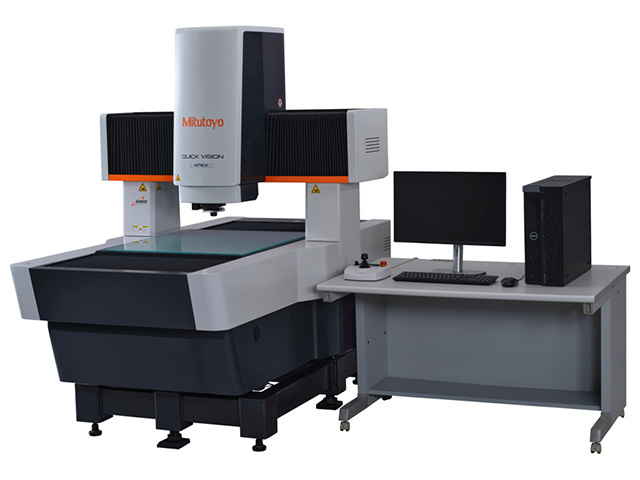

| 製品名 | QUICK VISION Apex Proシリーズ QV-X606P1C-E |
特長 | ●ストロボスナップ機能が標準搭載され、高速測定が可能となったクイックビジョンの上位モデルです。
●測定物に瞬時にピント合わせが可能なトラッキングオートフォーカス搭載モデルを設定、大幅なスループット向上が可能です。（本機能搭載モデルは、符号 QV-X□□□T1□-Eとなります。）
●XY本体駆動とストロボ照明を同期させることにより、ステージが停止しないノンストップ画像測定を行い、圧倒的に測定時間を短縮できるストリーム機能を装備することが可能です。
●デジタル変倍機能により、さらなる拡大表示が可能となりました。
●2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。 |
測定範囲 (mm) |
X : 600
Y : 650
Z : 250
|
測定精度(EUX/EUY,MPE)
(μm) | (1.5+3L/1000) |
測定精度(EUXY,MPE)
(μm) | (2.0+4L/1000) |
測定精度(EUZ,MPE)
(μm) | (1.5+4L/1000) |
最大積載質量
(kg) | 50 |
観察装置 | プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明タイプ | 垂直落射照明：RGBカラーLED
透過照明：白色LED
リング照明：RGBカラーLED |
スケール分解能
(μm) | 0.1 |
温度補正機能
| 手動温度補正 |
トラッキングオートフォーカス装置
| 697×758 |

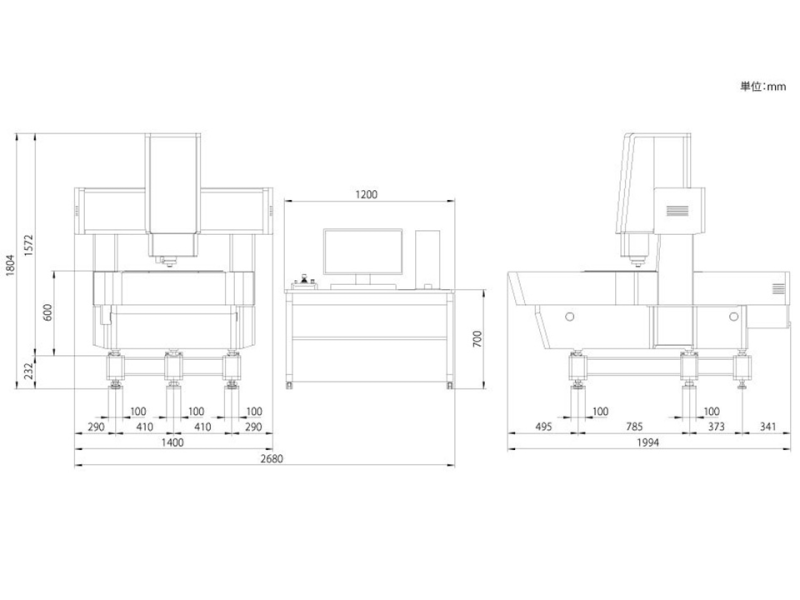

床面サイズ (mm) |
W : 1994
D : 1400
|
機械サイズ (mm) |
H : 1572
|
機械重量 (kg) | 1465 |
備考 | ・本体サイズは突起部、専用設置台を含みません。
・機械重量は設置台を含みます。設置台を除いた機械重量は1330kgです。 |
