| メーカー | 株式会社ミツトヨ |
| 分類 | 非接触式三次元画像測定機 |

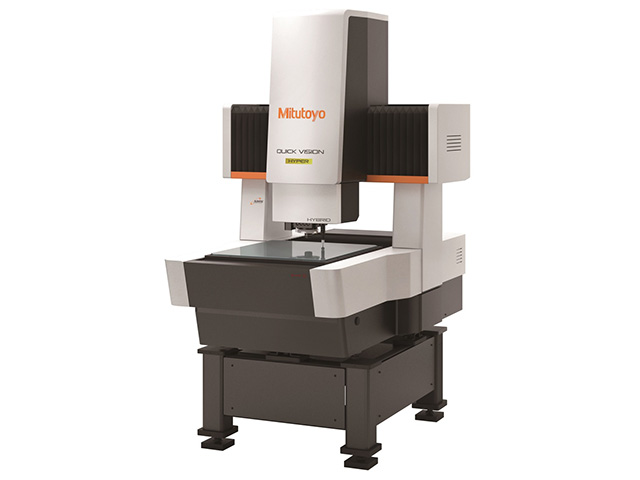

| 製品名 | タッチプローブ搭載画像測定機 QUICK VISION TP Proシリーズ QVT1-H302T1C-E |
特長 | ●1台で非接触測定と接触測定が可能。画像測定機能とタッチトリガープローブによる接触測定が可能です。
●立体的なワーク測定に対応可能。プレス成型品や樹脂成型品、切削加工品などこれまで画像処理だけでは測定できなかった立体的な測定が可能となります。
●プローブモジュールチェンジラックを使用すれば、一連の自動測定中に画像測定とタッチトリガープローブ測定の切り替えが可能です。
●ストロボ照明を搭載しており、ステージ静定時間を短縮した高スループット測定が可能です。
●デジタル変倍機能により、さらなる拡大表示が可能となりました。
●測定物に瞬時にピント合わせが可能なトラッキングオートフォーカス搭載モデルを設定、大幅なスループット向上が可能です。（本機能搭載モデルは、符号 QVT1-H□□□T1□-Eとなります。）
●2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。 |
測定範囲 (mm) |
X : 300
Y : 200
Z : 200
|
測定精度(EUX/EUY,MPE)
(μm) | (0.8+2L/1000) |
測定精度(EUXY,MPE)
(μm) | (1.4+3L/1000) |
測定精度(EUZ,MPE)
(μm) | (1.5+2L/1000) |
最大積載質量
(kg) | 15 |
観察装置 | プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明タイプ | 垂直落射照明：RGBカラーLED
透過照明：白色LED
リング照明：RGBカラーLED |
スケール分解能
(μm) | 0.02 |
温度補正機能
| 自動温度補正 |
載物ガラス寸法
(mm) | 399×271 |
床面サイズ (mm) |
W : 930
D : 866
|

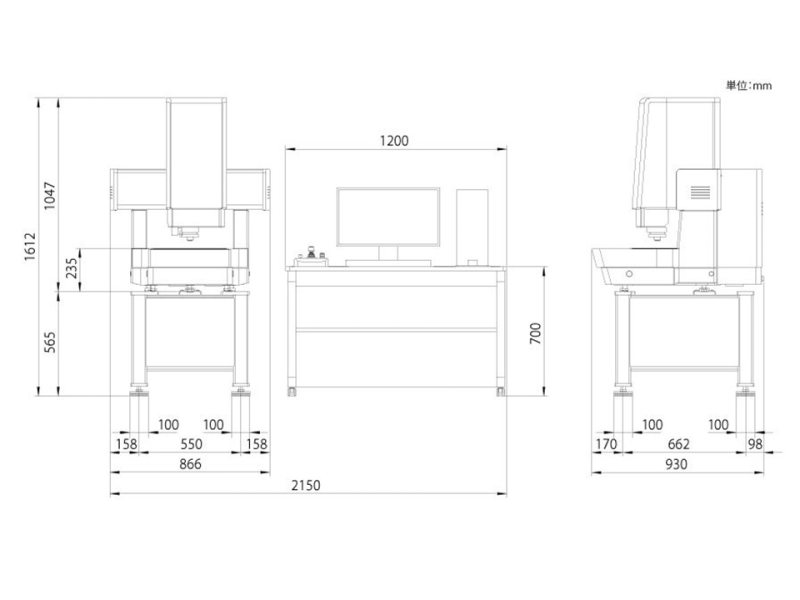

機械サイズ (mm) |
H : 1047
|
機械重量 (kg) | 355 |
備考 | ・本体寸法は突起部を除き、専用設置台を含みます。
・機械重量は設置台を含みます。設置台を除いた機械重量は260kgです。 |
| メーカーHP | |
