株式会社ミツトヨ

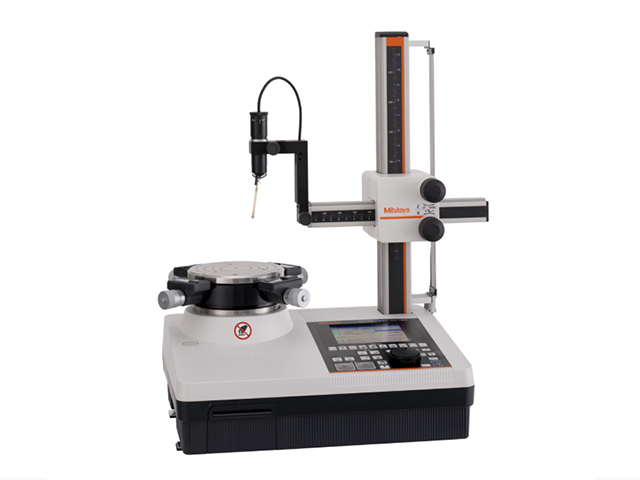

ROUNDTEST RA-120

お気に入りに追加

メーカー	株式会社ミツトヨ
分類	真円度測定器
製品名	ROUNDTEST RA-120
特長 (rpm)	●心出し、水平出し調整作業を強力にサポートするD.A.T機能を搭載し、煩わしい測定前の段取り作業の時間を大幅に短縮できます。 ●電装部を測定機本体に内蔵したコンパクト・軽量設計です。設置場所の省スペース化が図れます。 ●Windowsに対応した解析プログラムROUNDPAKを搭載し、より高度な解析を実現しました。
回転テーブル部回転速度 (mm)	6
上下動部最大測定高さ (mm)	280
上下動部最大測定深さ (mm)	100(内径30以上)
上下動部上下移動量(テーブル上面から) (mm/s)	280
X軸半径方向移動量 (mm/s)	165（回転中心より–25 移動可能～140）
検出器測定力 (μm)	100
検出器検出範囲 (mm)	±1000
検出器測定方向	INOUT切り替え式
回転テーブル部回転精度軸方向	(0.04+6X/10000)μmX：回転中心からの距離(mm)
回転テーブル部回転精度半径方向 (µm/mm)	(0.04+6H/10000)μmH：測定高さ(mm)JIS_B7451-1997
上下動部真直度狭範囲 (µm/mm)	(1.5+3L/1000)
上下動部真直度広範囲 (µm/mm)	(2.0+4L/1000)
上下動部平行度	(1.5+4L/1000)
回転テーブル部軸受方式	エアベアリング
回転テーブル部心出し/水平出し調整機能 (mm)	DAT
回転テーブル部心出し調整範囲 (°)	±3
回転テーブル部水平出し調整範囲 (φ mm)	±1
回転テーブル部テーブル有効径 (φ mm)	150
回転テーブル部最大積載径 (φ mm)	440
回転テーブル部最大測定径 (φ mm)	280
回転テーブル部最大測定径反転取付時(縦姿勢) (kg)	380
回転テーブル部最大積載質量 (kg)	25
測定機能 (MPa)	切り欠き処理、再演算機能、内対面測定機能など
使用空気圧 (MPa)	0.39
空気消費量 (L/min)	30
外部出力機能 (℃)	RS-232C, SPC, USB I/F
検出器測定子先端材質	超硬
検出器測定子形状	φ1.6超硬球
本体質量 (kg)	32
電源 (V)	100～240
消費電力 (W)	32～36
表示言語	日本語, 英語, ドイツ語, フランス語, イタリア語, スペイン語, ポルトガル語, 中国語(繁体字), 韓国語, 中国語(簡体字), チェコ語, ポーランド語, スウェーデン語, トルコ語, ハンガリー語, オランダ語
