| メーカー | 株式会社ミツトヨ |
| 分類 | 真円度測定器 |

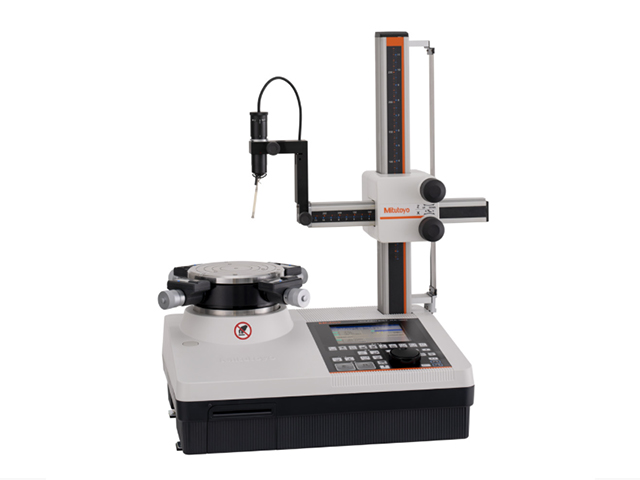

| 製品名 | ROUNDTEST RA-120P |
特長 (rpm) | ●心出し、水平出し調整作業を強力にサポートするD.A.T機能を搭載し、煩わしい測定前の段取り作業の時間を大幅に短縮できます。
●電装部を測定機本体に内蔵したコンパクト・軽量設計です。設置場所の省スペース化が図れます。
●Windowsに対応した解析プログラムROUNDPAKを搭載し、より高度な解析を実現しました。 |
回転テーブル部 回転速度
(mm) | 6 |
上下動部最大測定高さ
(mm) | 280 |
上下動部最大測定深さ
(mm) | 100(内径30以上) |
上下動部上下移動量(テーブル上面から)
(mm/s) | 280 |
X軸半径方向移動量
(mm/s) | 165（回転中心より–25 移動可能～140） |
検出器 測定力
(μm) | 100 |
検出器 検出範囲
(mm) | ±1000 |
検出器 測定方向
| INOUT切り替え式 |
回転テーブル部 回転精度 軸方向
| (0.04+6X/10000)μmX：回転中心からの距離(mm) |
回転テーブル部 回転精度 半径方向
(µm/mm) | (0.04+6H/10000)μmH：測定高さ(mm)JIS_B7451-1997 |
上下動部真直度狭範囲
(µm/mm) | (1.5+3L/1000) |
上下動部真直度広範囲
(µm/mm) | (2.0+4L/1000) |
上下動部平行度
| (1.5+4L/1000) |
回転テーブル部 軸受方式
| エアベアリング |
回転テーブル部 心出し/水平出し調整機能
(mm) | DAT |
回転テーブル部 心出し調整範囲
(°) | ±3 |
回転テーブル部 水平出し調整範囲
(φ mm) | ±1 |
回転テーブル部 テーブル有効径
(φ mm) | 150 |
回転テーブル部 最大積載径
(φ mm) | 440 |
回転テーブル部 最大測定径
(φ mm) | 280 |
回転テーブル部 最大測定径反転取付時(縦姿勢)
(kg) | 380 |
回転テーブル部 最大積載質量
(kg) | 25 |
測定機能 (MPa) | 切り欠き処理、再演算機能、特徴点(歯車)解析、ハーモニック解析、内対面測定機能など |
使用空気圧 (MPa) | 0.39 |
空気消費量 (L/min) | 30 |
検出器 測定子先端材質
| 超硬 |
検出器 測定子形状
| φ1.6超硬球 |
本体質量 (kg) | 32 |
電源 (V) | 100～240 |
消費電力 (W) | 21～24(PC含まず) |
表示言語 | イタリア語, オランダ語, スウェーデン語, スペイン語, タイ語, チェコ語, トルコ語, ドイツ語, ハンガリー語, フランス語, ポルトガル語, ポーランド語, ロシア語, 中国語(簡体字), 中国語(繁体字), 日本語, 英語, 韓国語 |
備考 | 空気消費量は標準状態において30L/min以上です。 |
