株式会社ミツトヨ

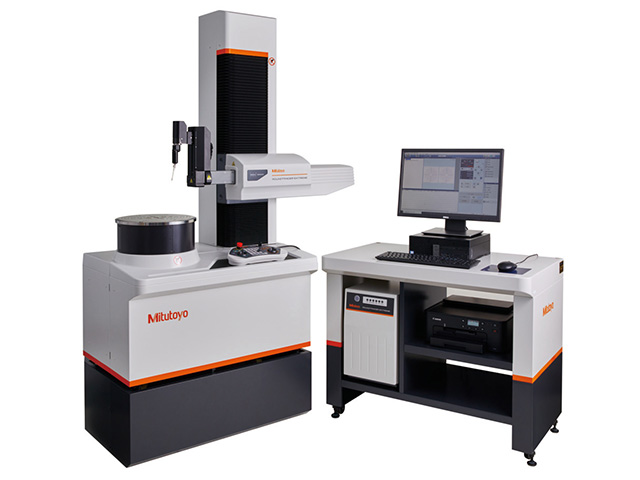

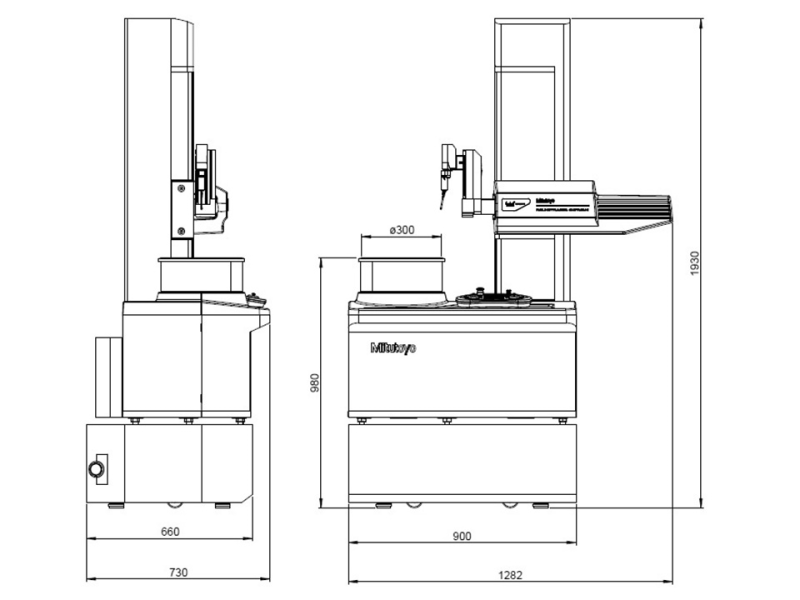

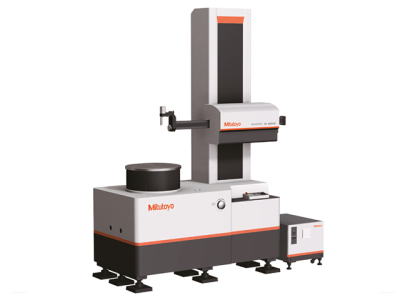

ROUNDTRACER EXTREME RTX-0605-A

お気に入りに追加
メーカー 株式会社ミツトヨ
分類 真円度測定器
製品名 ROUNDTRACER EXTREME RTX-0605-A
特長 (rpm)
●真円度、輪郭形状、表面粗さ測定機能を1台に集約したハイエンドマシン。
●スピード、精度、操作性を高い次元で実現するとともに、カムシャフトやベアリングといったさまざまな形状のワーク測定にも対応。
●電動スライド軸、スタイラス角度(0°、1 0°)の変更ができる検出器・検出器ホルダを新たに開発。ワークの干渉を回避して測定が可能になります。
●X軸・Z軸駆動速度およびθ 軸駆動速度は、クラス最高速度を実現。従来よりも位置決め時間を大幅に短縮。
●求心テーブル部の新構造の採用により、測定中のワーク姿勢の変化を低減。X 軸とZ 軸の位置決め精度が向上したことにより、測定の再現性が従来機に比べ大幅に高まりました。
回転テーブル部 回転速度
(mm)
位置決め時:最大30
測定時:2~30(ROUNDPAKの設定可能回転数:2, 4, 6, 10, 20, および30)
測定可能直径 外面測定
(mm)
スタイラス角度0°のとき:0~328
スタイラス角度10°のとき:0~300
測定可能直径 内面測定
(mm)
スタイラス角度0°のとき:7~384
スタイラス角度10°のとき18~412
慣性モーメント
(kgm2)
最大1.9
検出器 測定力
(μm)
10, 30, 50
検出器 検出範囲
(mm)
-400~400, -40~40, -3.6~3.6
測定子傾き角度
(°)
0, 10
X軸真直度
0.7/150
指示精度X軸
(μm)
±(1.5+0.03L)
指示精度Z軸
(μm)
±(1.5+0.03L)
径測定精度 (μm)
±(3+0.03D)
位置決め精度
θ軸:±0.15°
Z/X軸:±2μm
S軸(電動スライド軸):±10μm
回転テーブル部 回転精度 軸方向
(0.02+3.5R/10000)
回転テーブル部 回転精度 半径方向
(µm/mm)
(0.02+3.5H/10000)
上下動部真直度狭範囲
(µm/mm)
0.1/100
上下動部真直度広範囲
(µm/mm)
0.25/550
上下動部平行度
1.2/550
回転軸とX軸の直角度
(μm/mm)
2.0/150
回転軸とZ軸の平行度
(μm/mm)
1.2/550
ストローク制限機能
手動設定(-400μm~0μm)
検出器機能
アクシデンタルタッチ機能
