| メーカー | 株式会社ミツトヨ |
| 分類 | 真円度測定器 |

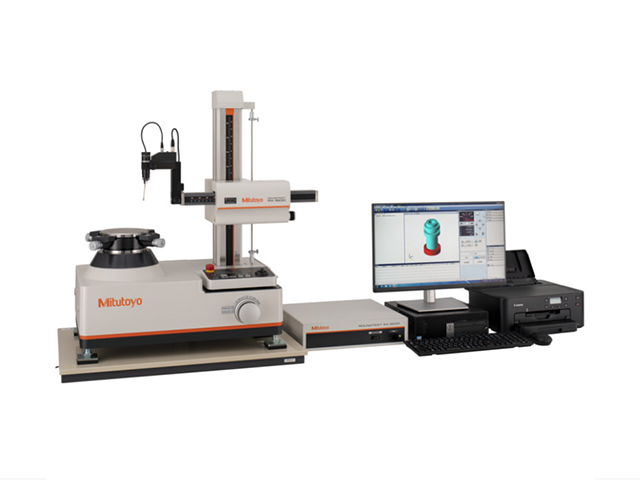

| 製品名 | ROUNDTEST RA-1600 |
特長 (rpm) | ●コンパクトボディーながら、大きな測定範囲で、上位機種に匹敵する高精度を実現。
●測定前の煩わしい｢心出し｣｢水平出し｣作業を強力にサポートするD.A.T.機能を搭載しています。検出器部分に安全機構を標準装備しています。
●検出器ホルダ部分にスライド機構（スライド式検出器ホルダ：オプション）を搭載できます。標準検出器ホルダでは測定が難しかった肉厚の厚い深穴ワークなどに、ワンタッチで簡単に対応することができます。 |
上下動部最大測定高さ
(mm) | 300 |
上下動部最大測定深さ
(mm) | φ32以上：91mm(標準測定子使用時)、φ7以上：50mm(標準測定子使用時) |
上下動部最大移動速度
(mm/s) | 15 |
X軸半径方向移動量
(mm/s) | 165(回転中心より-25～140) |
X軸最大移動速度
(mm/s) | 8 |
X軸測定速度
(mN) | 0.5, 1, 2, 5 |
検出器 測定力
(μm) | 10, 20, 30, 40, 50 |
検出器 検出範囲
(mm) | ±400, ±40, ±4 |
検出器 測定方向
| INOUT切り替え式 |
X軸真直度 | 2.7μm/140mm |
回転テーブル部 回転精度 軸方向
| (0.02+6X/10000)μmX：回転中心からの距離(mm) |
回転テーブル部 回転精度 半径方向
(µm/mm) | (0.02+6H/10000)μmH：測定高さ(mm)JIS_B7451-1997 |
上下動部真直度狭範囲
(µm/mm) | 0.20/100 |
上下動部真直度広範囲
(µm/mm) | 0.30/300 |
上下動部平行度
| 1.5/300 |
X軸直角度 | 1.6μm/140mm |
回転テーブル部 軸受方式
| エアベアリング |
回転テーブル部 心出し調整範囲
(°) | ±3 |
回転テーブル部 水平出し調整範囲
(φ mm) | ±1° |
回転テーブル部 テーブル有効径
(φ mm) | 150 |
回転テーブル部 最大積載径
(φ mm) | 560 |
回転テーブル部 最大測定径
(φ mm) | 280 |
回転テーブル部 最大積載質量
(kg) | 25 |
検出器機能 | IN/OUTワンタッチ切替機構付き, Z軸方向衝突検出機能, スタイラス角度目盛付き(±45°) |
使用空気圧 (MPa) | 0.39 |
保存環境温度範囲
(%RH) | -10~40 |
保存環境湿度範囲(非結露)
(℃) | 20～85 |
使用環境温度範囲
(℃) | 10～30 |
使用環境湿度範囲(非結露)
| 35～85 |
検出器 測定子形状
| φ1.6超硬球 |
本体質量 (kg) | 170 |
電源 (V) | 100～240 |
消費電力 (W) | 80 |
備考 | 空気消費量は標準状態において22L/min以上です。 |
