| メーカー | 株式会社ミツトヨ |
| 分類 | 真円度測定器 |

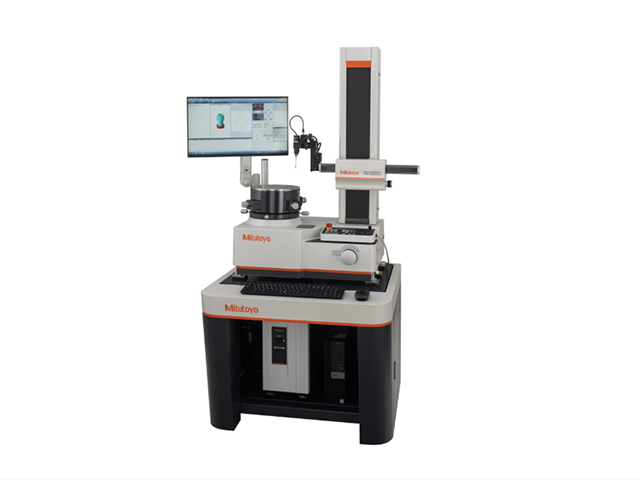

| 製品名 | ROUNDTEST RA-2200AS |
特長 (rpm) | ●高速自動心・水平出し機能により、作業工数を大幅に低減しています。
●自動測定機能により、パートプログラム呼び出しから、自動心出し・自動水平出し、測定・演算・プリントアウトまで自動で行います。
●検出器姿勢を変更することなく、内外径連続測定が可能です。（内径ø50 mmまで）
●回転テーブルの自動位置決め停止機能により、テーブル回転と直動動作を組み合わせた自動測定が可能です。
●パワースペクトル分布などの高度なグラフ解析が可能です。
●検出器ホルダ部分にスライド機構を搭載。 |
上下動部最大測定高さ
(mm) | 300 |
上下動部最大測定深さ
(mm) | φ32以上：85mm(標準測定子使用時)、φ7以上：50mm(標準測定子使用時) |
上下動部最大移動速度
(mm/s) | 50(測定時：0.5/1.0/2.0/5.0) |
X軸半径方向移動量
(mm/s) | 175(回転中心より-25～150) |
X軸最大移動速度
(mm/s) | 30 |
X軸測定速度
(mN) | 0.5, 1, 2, 5 |
検出器 測定力
(μm) | 10, 20, 30, 40, 50 |
検出器 検出範囲
(mm) | ±400, ±40, ±4 |
検出器 測定方向
| INOUT切り替え式 |
X軸真直度 | 0.7μm/150mm(λc2.5) |
回転テーブル部 回転精度 軸方向
| (0.02+3.5X/10000)μm H：回転中心からの距離(mm) |
回転テーブル部 回転精度 半径方向
(µm/mm) | (0.02+3.5H/10000)μm H：測定高さ(mm) |
上下動部真直度狭範囲
(µm/mm) | 0.10/100(λc2.5) |
上下動部真直度広範囲
(µm/mm) | 0.15/300(λc2.5) |
上下動部平行度
| 0.7/300(母線基準) |
X軸直角度 | 1.0μm/150mm(母線基準) |
回転テーブル部 軸受方式
| エアベアリング |
回転テーブル部 心出し/水平出し調整機能
(mm) | AAT |
回転テーブル部 心出し調整範囲
(°) | ±3 |
回転テーブル部 水平出し調整範囲
(φ mm) | ±1 |
回転テーブル部 テーブル有効径
(φ mm) | 235 |
回転テーブル部 最大積載径
(φ mm) | 580 |
回転テーブル部 最大測定径
(φ mm) | 300 |
回転テーブル部 最大積載質量
(kg) | 30 |
検出器機能 | IN/OUTワンタッチ切替機構付き, Z軸方向衝突検出機能, スタイラス角度目盛付き(±45°) |
使用空気圧 (MPa) | 0.39 |
検出器 測定子先端材質
| 超硬 |
検出器 測定子形状
| φ1.6超硬球 |
本体質量 (kg) | 180 |
電源 (V) | 100～240 |
消費電力 (W) | 200 |
備考 | 検出器機能：測定力切り替え機能付き（5段階）、スライド式検出器ホルダ付き（3ポジション仕様）
空気消費量は標準状態での数値です。 |
